Пример расчета цепей синусоидального тока.
Для успешного изучения расчетов цепей электрического тока рассмотрим конкретную схему

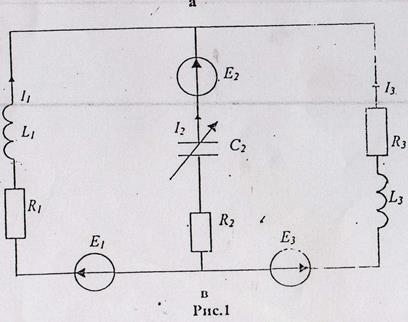

Для схемы изображенной на рис. 1 выполнить следующее:
1. Составить уравнения по 1 и 2 законам Кирхгофа для мгновенных (i) и комплексных(I) значений синусоидального тока
2. Определить токи в ветвях и проверить их по первому закону Кирхгофа.
3. Составить баланс активных и реактивных мощностей.
4. Рассчитать и построить круговую диаграмму для тока в ветви с переменным сопротивлением (0
Z
)
Cхема имеет следующие данные
2.1 Составляем уравнения по 1 и 2 законам Кирхгофа

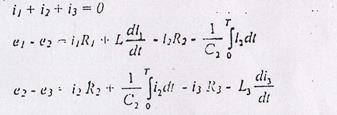

а) для мгновенных значений синусоидального тока

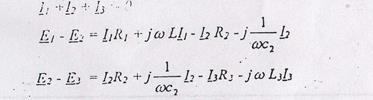

Б) Для комплексных значений синусоидального тока
2.2 определяем токи в ветвях.

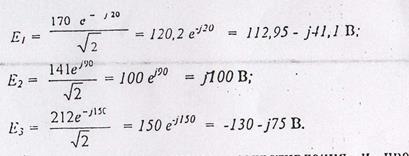

Определяем комплексы действующих значений всех э.д.с. :
Подсчитаем комплексные сопротивления и проводимости ветвей
:
