Указания по проведению работы

ВНИМАНИЕ! Проводники к гнездам питания источников постоянного или переменного тока присоединять только после проверки схемы преподавателем.

1.Ознакомиться с методическим пособием к работе и схемой ис­пользуемой кассеты (рис. 9).

2. Исследовать двухполупериодную мостовую схему ( рис.9).

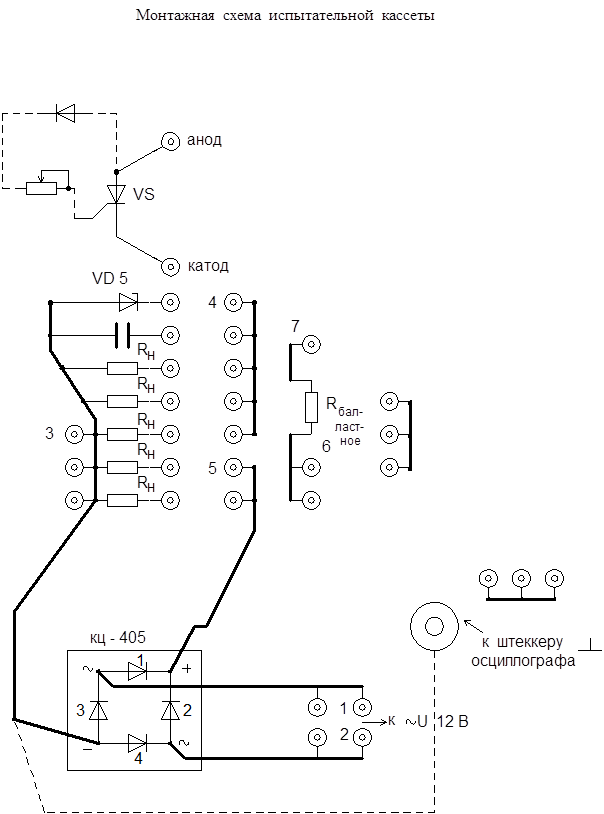

Рис.9.

а) подключить к гнездам 3-4 вольтметр постоянного тока и осциллограф. Собратьсхему выпрямителя используя балластное сопротив­ление R_б. После проверки схемы преподавателем подключить к гнездам 1-2 источник переменного напряжения 12 В;

б) измерить среднее значение напряжения на выходе, амплитуду напряжения пульсаций и зарисовать временные диаграммы выходного напряжения;

- при активной нагрузке,

- при активно-емкостной нагрузке с разной долей активной нагрузки,

в) отключить питание, разобрать схему;

г) определить величину коэффициента пульсаций q для схемы с активной нагрузкой, активно-емкостной нагрузкой с разной долей активной нагрузки,

д) в выводах к данному пункту обосновать, как зависит q от величины активного сопротивления R-С нагрузки,

3. Исследовать схему управляемого тиристорного выпрямителя:

а) соединить проводниками гнездо 5 с 6, гнездо 7 с анодом тиристора VS , катод VS c гнездом 4, гнездо 4 с одним из сопротив­лений нагрузки R_Н . Подключить к гнездам 3-4 вольтметр постоянного тока и осциллограф. После проверки схемы преподавателем подключить гнезда 1-2 к гнездам источника переменного тока 12 В,

б) изменяя положение регулятора переменного резистора в цепи управляющего электрода тиристора добиться максимального и мини­мального напряжения на нагрузке, записать показания вольтметра нагрузки U_max и U_min и зарисовать форму выходного напряжения;

в) отключить питание, разобрать схему;

г) в выводах к данному пункту объяснить, какой максимальный угол управления a возможен для исследуемой схемы.

4. Исследовать параметрический стабилизатор:

а) соединить гнездо 7 с 4, к гнезду 4 присоединить катод стабилитрона VD 5 и несколько параллельно включенных R_H. К гнездам 3 - 4 подключить вольтметр постоянного тока. После проверки схемы преподавателем подключить к гнезду 6 положительный полюс источника питания, а к гнезду 3- отрицательный,

б) снять зависимости напряжения и тока на выходе от напряже­ния и тока на входе;

в) установить заданное U_ВХ , снять зависимость U_ВЫХ от R_H или I_НАГР. Максимальный ток нагрузки не должен превышать при этом значение, рассчитанное по формуле (6). Номинальные параметры стабилитронов, используемые в расчетах, приводятся в приложении;

г) отключить питание, разобрать схему;

д) рассчитать коэффициент стабилизации по формуле (7 ) .
