Синхронный триггер -D-триггер

Еще один часто применяемый на практике синхронный триггер -D-триггер (триггер задержки, delay - задержка) имеет синхровход С и один информационный вход D (рис. 5), информация которого повторяется на выходе Q при наличии разрешающего сигнала на синхровходе. При отсутствии разрешающего сигнала триггер не реагирует на состояние входа D и сохраняет прежнее значение.

D-триггер (рис.5) также можно получить из основной схе­мы асинхронного -триггера , дополнив ее схемой запрета (разрешения) на двух элементах 2И-НЕ, которая так же, как в RSC-триггере, запрещает работу триггера при С = 0 и разрешает при С = 1. Однако, D-триггер, в отличие от RSC-триггера, должен иметь один информационный вход, значение которого должно по­вторяться выходом Q (при C = 1). Эта задача решается, если не­сколько видоизменить входную схему, как показано на рис.5: на вход второго элемента 2И-НЕ подключается выход первого элемента 2И-НЕ. Действительно, при C = 1 конъюнкторы 1 и 2 инвертируют сигналы, поступающие на второй вход. На выходе 1-го элемента, следовательно, имеем сигнал , который является входным сигналом для 2-го инвертора. На выходе 2-го элемента 2И-НЕ имеем сигнал D. Таким образом, и . Если те­перь D = 1, то ( ) и выход Q устанавливается в со­стояние 1. Если D = 0, то ( ) и , т.е. при С = 1 выход Q повторяет значение входа D.

Рассмотренные синхронные триггеры являются триггерами с по­тенциальным управлением. При потенциальном управлении информация записывается в течение всего времени, пока синхровход имеет разрешающий потенциал С = 1. В триггерах с динамическим управле­нием информация записывается только в короткое время перепада по­тенциала на синхровходе из 0 в 1 - управление по фронту или из 1 в 0 - управление по срезу. На схемах динамические входы обозначают­ся треугольником: если его вершина направлена вправо, то триггер переключается по фронту (рис. 6а), если влево, то триггер пере­ключается по срезу (рис. 6б).

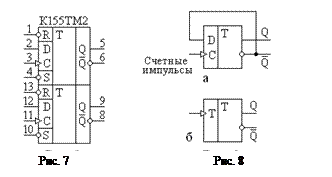

В работе изучается ИМС KI55TM2 (рис.7). Она состоит из двух D-триггеров с управлением по фронту, имеющих кроме того раз­дельные установочные входы в1 и 0: и .

Широко распространенный счетный или тактовый Т-триггер с переключением по фронту легко получить из соответствующего D-триггера введением обратной связи между Q и D, как показано на рис. 8а. Тактовый триггер имеет всего один вход Т (рис. 8б). Пе­реключение Т-триггера происходит с каждым импульсом, приходящим на вход.

Рассмотрим работу такого триггера по временным диаграммам: пусть первоначально триггер установился: Q =1 и (рис. 9). Сигнал поступает на информационный вход D , но он запи­шется на выходе Q только в момент прихода фронта первого счетного импульса. Выход соответственно перейдет в 1 состояние. Те­перь на вход D с поступает 1, но запишется она на выходе Q только по приходу фронта 2-го счетного импульса и будет сохранять­ся до прихода фронта 3-го счетного импульса и т.д. Из диаграммы видно, что Т-триггер уменьшает частоту поступающих на счетный вход сигналов в два раза. Т-триггер - делитель частоты. Т-триггер используется для построения различных видов счетчиков.

При подготовке к работе выполнить следующие задания:

1. Изучить рекомендованную литературу и руководство.

2. Построить таблицу истинности для RSC-триггера, синхронного D-триггера?

3. Ответить на контрольные вопросы.

Контрольные вопросы:

1. Дайте определение триггера.

2. Каково отличие последовательных схем от комбинационных?

3. Что значит выражение "триггер запоминает записанную в него информацию"?

4. Где используются триггеры?

5. Какие типы триггеров вы можете назвать?

6. Какие существуют режимы работы -триггера?

7. Как построить основную схему -триггера из логических элементов?

8. Чем отличается синхронный триггер от асинхронного?

9. Как построить из логических элементов схему RSC-триггера, синхронного D-триггера?

10. Чем отличается динамическое управление триггером от потенциального?

11. Как преобразовать D-триггер в Т-триггер?

Л И Т Е Р А Т У Р А

1. Мальцева Л.A. и др. Основы цифровой техники. - М.: Радио и связь, 1986. - С. 24 - 28.

2. Терехов В.М. Элементы автоматизированного электропривода. - М.: Энергоатомиздат, 1987. - С. 106 - 111.

3. Грицевский П.М., Мамченко А.Е., Степенский Б.М. Основы автоматики, импульсной и вычислительной техники. - М.: Радио и связь, 1987. - С. 123 - 132.
