Определить ток диода IД с идеализированной ВАХ, текущий в цепи, показанной на рисунке 6. а), если Е = 5 В, R = 1 кОм, обратный ток насыщения I0 = 10–12 А, температура Т = 300 К.
Решение.
Задачу решим графоаналитическим способом. Используя значение
I0 = 10–12 А и задаваясь напряжением диода, построим вначале ВАХ диода в соответствии с уравнением (2).
Вольт–амперная характеристика показана на рисунке 6. б). На том же графике построим нагрузочную прямую, используя уравнение
Е = UД + I∙R.

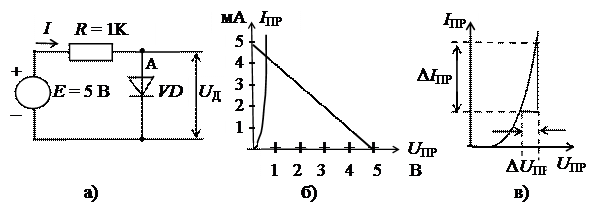

| Рис. 6 - Построение нагрузочной прямой
|
Построение производится по двум точкам. Принимаем I = 0, при этом UД = UПР = Е.
Принимаем UД = 0. При этом I = IПР = Е/R. На оси тока отмечаем точку со значением I = 5В/1К = 5 мА. Полученные точки соединяем прямой линией, которая и является нагрузочной прямой для диода.
Точка пересечения нагрузочной прямой с ВАХ диода дает решение задачи. Из построения следует, что IД = 4,5 мА.
