Канал связи АИС организуется в диапазоне ОВЧ/VHF (УКВ) морской подвижной радиослужбы (частота 156,25 – 162,25 МГц, средняя длина волны 1,8 м). Канал связи АИС, включающий передающее устройство, среду распространения радиоволн и приемное устройство, в нормативных документах получил условное название VDL (VHF Data Link – канал передачи данных). В канале связи АИС используется частотная модуляция с Гауссовской минимизацией сдвига (FM/GMSK - Frequency Modulation/Gaussian Minimum Shift Keying). В упрощенном представлении это означает, что на время передачи одного бита информации излучаемая частота несколько понижается, если передается «нуль», или несколько повышается, если передается «единица». Кодировка передаваемых символов (букв, цифр и других знаков, из которых формируется сообщение) осуществляется по шести битовому коду ASCII, в котором каждый из 64 возможных символов кодируется последовательной серией из шести «нулей» и «единиц».
Радиоволны в канале связи АИС практически распространяются в пределах видимого горизонта с учетом высоты установки передающей и приемной антенн. Так, в открытом море для двух судов с высотами установки антенн до 20 м дальность действия АИС составляет 20 миль. Дальность действия береговой (базовой) станции АИС с высотой установки антенны 100 м при высоте установки судовых антенн до 20 м лежит в пределах 30 миль. В прибрежных районах радиоволны АИС распространяются не только прямолинейно, но и с учетом эффектов огибания небольших препятствий и отражений от береговых массивов. Потому, работа АИС возможна при отсутствии прямой видимости между приемной и передающей антеннами, например, в архипелагах, извилистых проливах, фиордах или на реках
В целях обеспечения унификации и стандартизации АИС в Международном Регламенте Радиосвязи закреплено для использования в целях АИС два канала: AIS-1 (87В - 161,975 МГц) и AIS-2 (88В - 162,025 МГц), которые должны использоваться повсеместно, за исключением регионов с особым частотным регулированием. В ряде регионов (стран) каналы 87В и 88В традиционно используются другими радиослужбами и их освобождение для работы АИС практически невозможно. В подобных регионах предусматривается использование для работы АИС иных частот (региональных каналов АИС), выделенных для этой цели национальными или международными органами в области радиосвязи. Например, в США для целей АИС выделены канал 88В (международный канал AIS-2) и канал 87А (региональный канал с частотой 157,375 МГц в отличие от международного канала 87В с частотой 162,025 МГц). Региональные каналы АИС могут выделяться с разносом частот между соседними каналами 25 кГц и 12,5 кГц. Соответственно, каналы с разносом частот 12,5 кГц должны иметь более узкую полосу пропускания, которая определяет скорость передачи данных.
Отсюда вытекает необходимость иметь в аппаратуре АИС приемники и передатчик с переключением рабочих частот и обеспечить стандартизованные способы управления частотными каналами АИС с переходом от международных к региональным и обратно. При входе в регион с особыми каналами, судовая станция АИС должна переключиться на региональные каналы, а при выходе из такого региона - на международные каналы или на каналы смежного региона. В целях исключения потери информации при пересечении границ регионов, предусмотрены так называемые транзитные зоны, примыкающие с обеих сторон к границам регионов. При работе в транзитных зонах станция АИС передает поочередно на каналах, принадлежащим разным регионам, одновременно и параллельно принимая информацию на этих каналах.
Управление каналами АИС обеспечивается тремя способами: передачей береговыми станциями АИС специального сообщения, командой с цифровым избирательным вызовом (ЦИВ), передаваемой базовыми станциями морского района А1 ГМССБ, и ручным переключением в судовой аппаратуре. Очевидно, что региональные каналы должны быть внесены в память судовой аппаратуры. Правительства государств, вводящих региональные частоты АИС, должны предоставить соответствующую информацию в IMO и в МСЭ/ITU до 1 апреля 2002 г.
Работа каждой станции АИС (мобильной или базовой) жестко синхронизирована по всемирному координированному времени (UTC) с погрешностью не более 10 мкс от встроенного приемника ГНСС (синхронизация АИС, используемых в Российской Федерации, осуществляется по сигналам встроенного комбинированного приемника ГНСС ГЛОНАСС/GPS). В случае отказа встроенного приемника ГНСС используются резервные варианты синхронизации по сигналам других станций АИС, обычно - базовых. Для передачи информации используются непрерывно повторяющиеся кадры длительностью 1 минута, которые разбиваются на 2250 слотов (временных интервалов) длительностью по 26,67 мс.
Работа станций АИС на двух частотных каналах (международных или региональных) позволяет повысить надежность канала связи АИС и увеличить его пропускную способность. Передатчик каждой станции АИС излучает поочередно на обеих частотах, а два приемника параллельно принимают и суммируют сообщения других станций на обеих частотах. Таким образом, обеспечивается возможность передачи за 1 минуту 4500 наиболее коротких сообщений, занимающих 1 слот. Некоторые виды сообщений могут занимать несколько последовательных слотов – от 2 до 5. Общая характеристика сообщений АИС приведена в Приложении 1.
Скорость передачи цифровой информации в канале АИС выбрана 9600 бит/с, что обусловлено использованием как широкополосных международных каналов (с разносом частот между каналами 25 кГц), так и узкополосных каналов, выделяемых на региональной основе (с разносом частот 12,5 кГц). В принципе, если бы в АИС использовались только широкополосные каналы с разносом частот 25 кГц, скорость передачи информации и потенциальная пропускная способность системы могла быть вдвое выше. Тем не менее, выбранная скорость передачи заметно выше, чем при передаче информации по протоколу ЦИВ (1200 бит/с), и достаточна для обмена информацией, рассмотренной в п. 3.1. Принцип передачи данных в слотах канала АИС поясняется на рисунке 3.2.

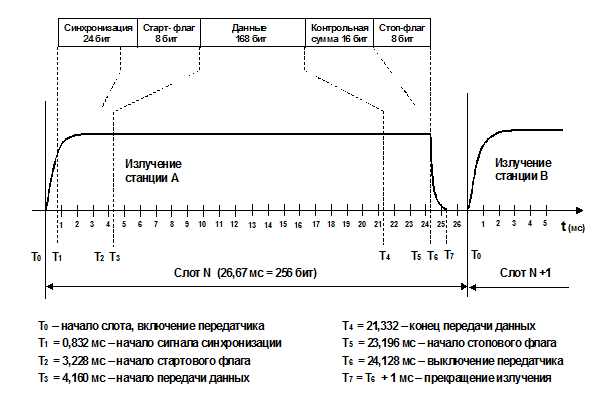

Рис. 3.2. Передача данных в слотах канала АИС
При скорости передачи 9600 бит/с в каждом слоте длительностью 26,67 мс теоретически можно передать 256 бит информации. Практически, пакет данных, передаваемых в слоте, имеет максимальную длину 168 бит и дополняется сигналом синхронизации, флагами начала и окончания данных, контрольной суммой битов.
Расчет реальной пропускной способности канала связи АИС выполняется с учетом особенностей данного района плавания и вероятного количества судов различного вида (стоящих на якоре, движущихся, высокоскоростных, маневрирующих и т.д.). Например, если в радиусе действия станции АИС находится 40 движущихся судов, передающих сообщение о местоположении размером в один слот и с интервалом 2 секунды, то в минутном кадре окажутся занятыми 1200 слотов из 4500 (для двух частотных каналов). Расчет, выполненный для районов с наибольшей интенсивностью судоходства (Дуврский и Сингапурский проливы), показал, что в теоретическом радиусе действия станции АИС, равном 40 миль, необходимо обеспечить возможность передачи 2400 - 3200 сообщений в минуту от различных судов. Тем не менее, некоторые морские администрации и специалисты выражают обеспокоенность, что пропускная способность АИС вскоре может оказаться недостаточной с учетом реальной и перспективной интенсивности судоходства, а также возможности установки АИС на СНО, прогулочных и маломерных судах.
Основополагающий принцип универсальной АИС состоит в том, что любая станция, включившись в работу или оказавшись в радиусе действия других работающих станций, должна найти для себя свободные слоты (не занятые другими станциями) и использовать их для их для своей передачи. Методом, позволяющим множеству станций АИС находить свободные слоты для передачи и избежать блокирования системы при перегрузках, является специальный метод доступа к каналу ОВЧ связи – TDMA (Time Division Multiple Access), в русскоязычной терминологии - множественный доступ с временным разделением (МДВР).
В АИС используется несколько разновидностей (протоколов или алгоритмов) TDMA:
RATDMA (Random - случайный) – используется для выбора первого слота после включения станции в работу, а также при начале передачи нерегулярных сообщений, например, связанных с безопасностью мореплавания;
ITDMA (Incremental - инкрементный) – используется для резервирования слотов в первом минутном кадре, например, после включения станции в работу, а также, когда судно должно увеличить частоту передачи при изменении курса;
SOTDMA (Self-Organized - самоорганизующийся) – используется как продолжение ITDMA для резервирования слотов для передачи в последующих 3 – 7 минутных кадрах;
FATDMA (Fixed - фиксированный) – используется базовыми станциями в целях обеспечения их работы с установленным периодом повторения и в фиксированных объявленных слотах, которые не могут занимать мобильные станции.
Станции АИС после включения в работу до начала передачи в течение минутного кадра принимают и анализируют сообщения в канале АИС для определения свободных слотов и выбора потенциальных слотов для своей передачи в следующем минутном кадре. Первый слот в начале передачи выбирается с использованием протокола RATDMA. Последующие слоты в данном минутном кадре выбираются посредством протокола ITDMA, о выбранных слотах объявляется в первом переданном станцией сообщении. Если судно не меняет свой режим движения и продолжает передавать регулярные сообщения с неизменным периодом повторения, то далее используется протокол SOTDMA, обеспечивающий резервирование слотов в предстоящих 3-7 кадрах. Если же период повторения сообщений должен измениться, например, когда судно меняет курс, то станция кратковременно переходит на протокол ITDMA, а затем возвращается к SOTDMA с новым периодом повторения. Если судну необходимо передать нерегулярное сообщение, то станция использует протокола RATDMA для выбора первого слота под это сообщение. Последующие слоты для передачи этого сообщения выбираются посредством протокола ITDMA. Выбранный ранее порядок передачи регулярных сообщений, например, позиционных, при этом не нарушается.
Принцип выбора слотов для передачи сообщений АИС с использованием протоколов TDMA поясняется на рисунке 3.3.

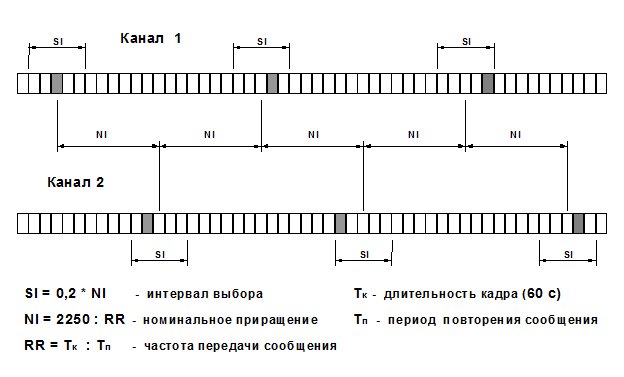

Рис. 3.3. Принцип выбора слота для передачи
Например, судно должно регулярно передавать позиционное сообщение, содержащее динамическую информацию, с периодом повторения 6 секунд. Частота передачи сообщения RR для данного примера равна 10, то есть, сообщение должно повторяться 10 раз в течение минутного кадра, состоящего из 2250 слотов. Номинальное приращение NI, равное 225, означает, что данное сообщение должно повторяться, в среднем, каждые 225 слотов. Слот для передачи сообщения должен случайным образом выбираться из 45 слотов, лежащих в интервале выбора SI, но не занятых другими станциями. Таким образом, фактический интервал передачи сообщений каждой судовой станции АИС изменяется случайным образом вокруг среднего значения, определяемого параметрами движения судов и установленного стандартами.
Алгоритмы TDMA также обеспечивают устойчивость канала АИС к перегрузкам, когда почти все слоты в минутном кадре заняты, и некоторая станция А не может выбрать свободный слот для передачи своего сообщения в интервале выбора. В этом случае, станция А выбирает для передачи слот, в котором уже ведет передачу наиболее удаленная от нее станция В. Тем самым, для других станций, находящихся вблизи станции А, передача станции В будет подавлена в данном слоте сигналом станции А. Однако, станция А может подавить сигнал станции В только один раз за минутный кадр. Для передачи следующего сообщения в данном кадре станция А должна выбрать слот, где ведет передачу другая удаленная станция С. Аналогично ведут себя и другие станции, окружающие станцию А.
В результате, при перегрузке канала связи АИС на 400-500% (когда для нормальной работы всех станций потребовалось бы в 4-5 раз увеличить число слотов в кадре) реальная дальность приема каждой судовой станцией сообщений от других станций уменьшается до 8-10 миль, то есть до дальности уверенного радиолокационного сопровождения судов-целей средних размеров. Следовательно, в районах с высокой интенсивностью судоходства реальная дальность действия АИС всегда меньше, чем дальность обычной радиосвязи на ОВЧ, определяемая высотами установки антенн.
Специфические особенности канала связи АИС накладывают существенные ограничения на технические характеристики передающих и приемных устройств. Мощность передатчика АИС стандартизована на уровне 12,5 Вт (в режиме полной мощности) и 2 Вт (в режиме пониженной мощности). Предусмотрено ступенчатое переключение мощности передатчика (пониженная/полная) по сигналу базовой станции. Пониженная мощность может использоваться, например, на акватории порта, чтобы уменьшить перегрузку канала связи на подходных фарватерах. Ввиду необходимости работы в коротких временных интервалах (слота) длительностью 26,67 мс, время нарастания излучаемой мощности до уровня 80% от максимальной, а также спада мощности не должно превышать 1 мс.
Более подробная информация об организации и функционировании канала связи АИС содержится в Рекомендациях ITU-R M.1371-1.
