Принцип действия АИС поясняется на рис. 1.1. Суда, оборудованные аппаратурой АИС, находясь в открытом море или в прибрежных районах, регулярно передают в диапазоне ОВЧ (УКВ) морской подвижной радиослужбы стандартные сообщения, содержащие информацию о судне, его координатах, курсе, векторе скорости, опасном грузе на борту, порте назначения, времени прибытия и другую.
Рис. 1.1. Принцип действия АИС
Одновременно каждым судном, оборудованным АИС, принимается аналогичная информация от других судов, находящихся в радиусе действия, ограниченном распространением радиоволн ОВЧ (УКВ) диапазона (20 – 30 миль). Принятая информация автоматически обрабатывается и отображается на одном из судовых навигационных дисплеев. Синхронизация работы всех станций АИС (судовых и береговых) обеспечивается глобальной навигационной спутниковой системой (ГНСС), которая также является источником передаваемой информации о координатах и векторе скорости.
В прибрежных районах, где установлены базовые станции АИС, информация, передаваемая судами, принимается базовыми станциями и поступает в распоряжение береговых служб (СУДС и системы судовых сообщений, службы поиска и спасения, службы экологического контроля и ликвидации последствий загрязнения, пограничные и таможенные власти, различные портовые службы). Обычно, для получения целостной картины судоходства в контролируемом районе, базовые станции АИС объединяются в сети, позволяющие интегрировать информацию от отдельных базовых станций между собой, а также с информацией, получаемой в СУДС и в обязательных системах судовых сообщений. В прибрежных районах точность определения координат судов с помощью ГНСС и, следовательно, эффективность АИС могут быть повышены посредством береговых опорных станций и радиомаяков, передающих для судов дифференциальные поправки.
Базовые (береговые) станции АИС могут действовать в активном режиме, управляя режимом работы судовых станций и передавая им информацию, связанную с безопасностью мореплавания (местные навигационные предупреждения, дифференциальные поправки для ГНСС, данные о судах, сопровождаемых СУДС, и другую). При нахождении судов вне районов действия береговых базовых станций и в открытом море АИС может действовать в режиме дальней связи через Инмарсат-С. В этом режиме обеспечивается автоматическая передача информации от судов в адрес береговых служб в целях мониторинга судоходства в территориальных водах, исключительных экономических зонах и районах ответственности морских спасательно-координационных центров (МСКЦ).
Аппаратура АИС может также устанавливаться на летательных аппаратах, участвующих в поисково-спасательных операциях на море, и на средствах навигационного оборудования (СНО) морских путей (плавучих и стационарных). Лоцманские службы могут использовать портативную аппаратуру АИС, доставляемую на борт судна и работающую автономно или с подключением к судовому оборудованию АИС.

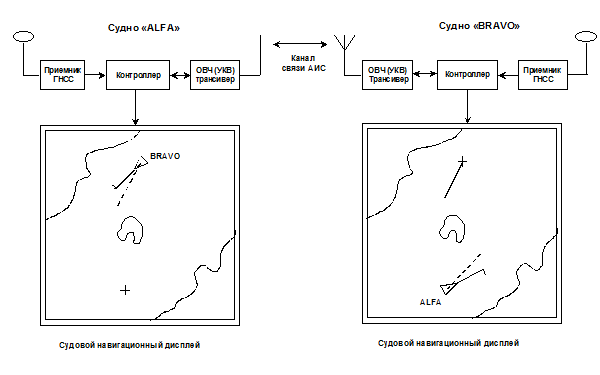

Принцип взаимного получения и использования информации АИС двумя судами, находящимися в «радиовидимости» друг друга, поясняется рисунком 1.2.
Рис. 1.2. Взаимодействие двух судов, оснащенных АИС
Судовая аппаратура каждого судна упрощенно представлена тремя блоками: приемник ГНСС, контроллер (управляющее устройство на основе микропроцессора) и приемопередатчик ОВЧ (УКВ) диапазона. Обмен информацией между аппаратурой двух судов осуществляется через специальный канал связи АИС, выделенный в диапазоне ОВЧ морской подвижной службы.
Отображение принятой и обработанной информации производится на экране судового навигационного графического дисплея (РЛС/САРП, электронная картографическая система, интегрированная навигационная система). Символ встречного судна (треугольник) и метка истинного курса ориентированы по данным гирокомпаса. Вектор скорости, получаемый по данным ГНСС, может не совпадать с курсом (острым углом треугольника) при наличие дрейфа (сноса). При наведении на символ встречного судна маркера в дополнительном окне дисплея выдаются данные по судну, включающие название или позывной, координаты или пеленг/дальность, курс и скорость, Дкр и Ткр, тип судна, его навигационный статус (например, ограничено осадкой), данные о наличии опасного груза, порт назначения, ETA и т.д.

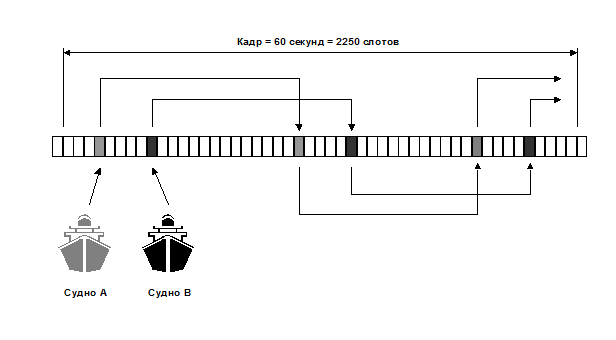

Для обеспечения одновременной работы многих судовых и береговых станций АИС на одном частотном канале используется метод множественного доступа с временным разделением (TDMA – Time Division Multiplied Access), поясняемый рисунком 1.3.
Рис. 1.3. Принцип множественного доступа с временным разделением (TDMA)
к каналу связи АИС
Благодаря общей синхронизации всех станций АИС по сигналам ГНСС, минутный кадр передачи - приема информации делится на 2250 временных интервалов (слотов). Каждая станция АИС выбирает для передачи своей информации один слот или несколько последовательных слотов, не занятых другими станциями. Кроме того, в передаваемые сообщения включается служебная информация о слотах, которые каждая станция АИС резервирует для передачи следующего сообщения. Таким образом, все станции АИС, находящиеся в радиусе «радиовидимости» друг друга, автоматически взаимно синхронизируются, не создавая помех общей работе. Период передачи информации станциями АИС определяется типом станции (судовая, базовая, установленная на СНО) и состоянием судна (неподвижное, на ходу, маневрирующее). Для большинства движущихся судов период передачи изменяется от 10 до 2 секунд, то есть, соизмерим с периодом обновления радиолокационной информации (2 – 4 секунды), определяемым частотой вращения антенны РЛС. Это позволяет осуществить постоянное слежение за движением судов, аналогичное автоматическому сопровождению с помощью РЛС/САРП.
