Во многих прикладных задачах изучаются системы связей между различными объектами. Объекты отмечаются точками, а связи между вершинами отмечаются отрезками (стрелками) между соответствующими точками.
Такие системы и образуют графы. Точки – вершины графа. Отрезки – ребра графа.
Граф может изображать сеть улиц в городе: вершины графа – перекрестки, а дуги – улицы с разрешенным направлением движения (улицы могут быть с односторонним и двусторонним движением).
В виде графов можно представить блок-схемы программ (вершины – блоки, а дуги – разрешенные переходы от одного блока к другому), электрические цепи, географические карты, молекулы химических соединений и др.
Определение: Введем в рассмотрение два конечных множества.
V – непустое множество объектов V={v1, …, v n}
X – некоторый набор пар элементов из V вида x=(v, w) (которые связаны между собой)
Графом – называется алгебраическая система G= (V, X), где V – множество вершин графа, а X – множество ребер графа.
Определение: Ребра вида (v, v) называются петлями.
Определение: Одинаковые ребра, т.е. соединяющие одни и те же вершины, называются кратными(или параллельными) ребрами.
Определение: Количество кратных ребер (u, v) называется кратностью ребра (u, v).
Определение: Псевдограф – граф с кратными ребрами и петлями.
Определение: Мультиграф –псевдограф без петель.
Определение: Вершины, не принадлежащие ни одному ребру, называются изолированными.
Определение: Если в графе G указано направление ребер, то граф называется ориентированным.
Для ориентированных графов будем использовать букву Д.
Ребра ориентированного графа называются дугами.
Определение: Если направление ребер не указано, то граф называется неориентированным (н-графом) или просто графом.
Если некоторому графу поставлена соответствующая геометрическая конфигурация, то данная конфигурация называется изображением (или реализацией) графа.
Определение: Если x= (u, v) – ребро графа, то вершины u и v называются концами ребра x.
Определение: Если x= (u, v) – дуга орграфа, то u называется началом, а v концом дуги x.
В этом случае говорят: что дуга x исходит из вершины u и заходит в вершину v.
Определение: Вершины u, v графа G=(V, X) (орграфа Д=(V, X)) называются смежными, если (u, v) Х, т. е. вершины u, v называются смежными, если существует ребро (дуга), соединяющая их.
Определение: Два ребра называются смежными, если они имеют общую вершину.
Определение: Если вершина v является концом (началом или концом) ребра (дуги) x, то говорят, что вершина v и ребро (дуга) xинциденты.
Определение: Вершина, инцидентная ровно одному ребру, и само ребро называются концевыми (иливисячими).
Определение: Степеньювершины vграфа G называется число v), равное числу ребер, инцидентных вершине v.
У изолированной вершины v) = 0.
У висячей вершины v) = 1.
Определение: Полустепеньюисхода вершины v в орграфе Дназывается число v), равное количеству дуг, исходящих из вершины v.
Определение: Полустепеньюзахода вершины v в орграфе Д называется число v), равное количеству дуг, заходящих в вершину v.
Кол-во вершин и ребер в графе G будем обозначать соответственно n(G) и m(G). Кол-во вершин и дуг в орграфе Д будем обозначать соответственно n(Д) и m(Д).
Утверждение 1. Для любого псевдографа G выполняется равенство:
.
Утверждение 2. Для любого ориентированного псевдографа Д выполняется равенство:
.
Определение: Подграфом графа G называется граф, все вершины и рёбра которого содержатся среди вершин и ребер графа G.
Определение: Подграфназывается собственным, если он отличен от самого графа.
Определение: Объединением графов G1=(V1, X1) и G2=(V2, X2) называется граф G=G1+G2=(V1 V2, X1 X2).
Определение: Пересечением графов G1=(V1, X1) и G2=(V2, X2), где V1 V2 0, называется граф G=G1 G2=(V1 V2, X1 X2).
Определение: Произведением графов G1=(V1, X1) и G2=(V2, X2) называется граф G=G1×G2=(V, X), для которого V=V1×V2 – декартово произведение множеств вершин исходных графов, а множество ребер X определяется следующим образом: вершины (u1, u 2) и (v1, v2) смежны в графе G тогда и только тогда, когда или u1=v1, а u2 и v2 смежны в графе G2, или u2=v2, а u1 и v1 смежны в графе G1.
Часто бывает важно определить, какие графы считаются различными, а какие не различаются. Обычно это связывают с понятием изоморфизма графов.
Определение: Два графа G1=(V1, X1) и G2=(V2, X2) называются изоморфными, если существуют взаимно однозначные отображения f и g, такие, что f: V1 ® V2 и g: X1 ® X2, сохраняющие инцидентность.
Обозначаются: G1 ~ G2.
Во многих случаях можно рассматривать графы с точностью до изоморфизма, т.е. не различать изоморфные графы. Однако, если какие-то вершины или рёбра графа обладают различной индивидуальностью, например, они занумерованы или им сопоставлены какие-либо численные характеристики (вес ребра, длина ребра и др.), то естественно при сравнении двух графов эту индивидуальность учитывать.

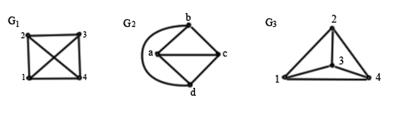

G1~G2~G3
Определение: Последовательность вершин и ребер (дуг) графа G (орграфа Д) v1x1v2x2v3…xkvk+1(k 1) называется маршрутом (путём) из вершины v1 в вершину vk+1.
Определение: Длина пути (маршрута) равна количеству дуг (ребер) в последовательности (=k).
Определение: Вершина v1называется началоммаршрута (пути), а vk+1 – концом. Остальные вершины называются внутренними.
Маршрут (путь) рассматривается как непрерывная траектория движения по вершинам и рёбрам графа.
Пример:v1x1v2x3v3x6v4 – маршрут из v1 в v4 длиной 3.
Определение: Незамкнутый маршрут (путь), в котором все рёбра (дуги) попарно различны, называется цепью.
Определение: Цепь, в которой все вершины попарно различны, называется простойцепью.
Определение: Замкнутый маршрут (путь), в котором все ребра (дуги) попарно различны, называется циклом (контуром).
Определение: Цикл (контур), в котором все вершины попарно различны, называется простымциклом (простымконтуром).
Определение: Неориентированный граф без циклов называется ациклическим.
Определение: Орграф, не имеющий контуров, называется бесконтурным.
Определение: Вершина v называется достижимой из вершины u, если существует маршрут, связывающий вершины u и v.
Способы задания графов. Матричное задание графов.
Существует несколько способов задания графов:
1. Перечисление (список) ребер графа и вершин графа.
Определение: Матрицейсмежностиграфа G называется квадратная матрица A(G)=[aij] порядка n, у которой
Определение: Матрицейинцидентностиграфа G называется матрица B(G)=[вij] размерности n x m, у которой
Замечание: Матрицу смежности можно определить и для псевдографов. Тогда в случае ориентированного (неориентированного) псевдографа aij=k , где k – кратность дуги (ребра) (vi,vj) в этом псевдографе. Определение матрицы инцидентности без изменений переносится и на произвольные мультиграфы (ориентированные и неориентированные) и на неориентированные псевдографы; только в случае петли (vi, vi) ставим в матрице инцидентности α.
Матрица A(G) является симметричной для любого неориентированного графа G.
Матрица A(Д), где Д – орграф, в общем случае симметричной не является.
По матрице смежности графа (орграфа) всегда можно определить ребра графа (дуги орграфа) как пары инцидентных им вершин, а для псевдографов, кроме того, и кратность ребер (дуг).
Однако, если рёбра (дуги) были пронумерованы, то восстановить их номера по матрице смежности невозможно.
В этом случае более информативной оказывается матрица инцидентности.
