Тема: Исследование усилительного каскада на полевом транзисторе

ЛАБОРАТОРНАЯ РАБОТА № 7

Цель работы:Ознакомиться с особенностью усилительного каскада с общим истоком (ОИ)

Оборудование:лабораторный стенд, блок № 3А (схема А1),

соединительные провода.

Порядок выполнения задания:

1. Снятие амплитудной характеристики усилительного каскада на транзисторе с ОИ.

2. Включить стенд, поставив сетевой тумблер в положение ВКЛ.

3. На источнике питания с помощью мультиметра выставить напряжение 15 В.

4. Подать напряжение на схему: « + » - Х7 , « - » -Х9.

5. Выключить сетевой тумблер.

6. Подключить двулучевыми проводами: «~» - Х1 , « _|_ » -Х2 к звуковому генератору и вольтметру переменного напряжения на пределе измерения 20 В.

7. Левую ручку поставить на 1000, среднюю по часовой стрелке до упора, а правую против часовой стрелки до упора.

8. Подключить двулучевыми проводами: «Y» (белый провод) – Х8 , « _|_ » -Х6 к осциллографу и вольтметру переменного напряжения на пределе измерения 20В.

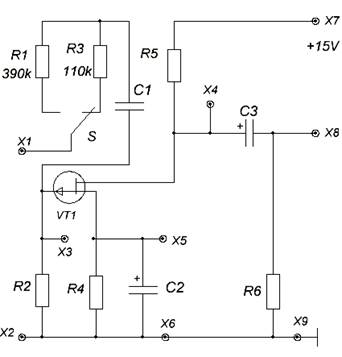

9. Зарисовать схему А1 с блока № 3 в отчет.

10. Тумблер S поставить в левое положение, т.е. подключить сопротивление R1 (390 кОм).

11. Переключатель осциллографа ВОЛЬТ/ДЕЛ. поставить в положение 5, а переключатель ВРЕМЯ/ДЕЛ. в положение 1.

12. После проверки схемы преподавателем, сетевой тумблер включить, нажать кнопку СЕТЬ на осциллографе и левый выключатель в положение ВКЛ.

13. Поворачивая правую ручку по часовой стрелке, изменять входное напряжение в пределах, указанных в таблице 1. Записывать в таблицу 1 выходное напряжение (Uвых1) для каждого входного напряжения.

14. Добиться устойчивого изображения осциллограммы и зарисовать ее при U_BX=1В.

15. Правую ручку повернуть против часовой стрелки до упора.

16. Тумблер S поставить в правое положение, т.е. подключить сопротивление R3 (110 кОм).

17. Поворачивая правую ручку по часовой стрелке, изменять входное напряжение в пределах, указанных в таблице 1. Записывать в таблицу 1 выходное напряжение (Uвых2) для каждого входного напряжения.

18. По осциллографу проследить за изменением выходного напряжения.

19. По данным, полученным в результате измерений, рассчитать коэффициент усиления по напряжению Ku1=U_вых1/ U_вх1 и Ku2=U_вых2/ U_вх2 для каждого значения входного сопротивления. Сделать вывод о влиянии входного сопротивления на коэффициент усиления.

Таблица 1

20. Добиться устойчивого изображения осциллограммы и зарисовать ее при U_BX=0,1 В и 0,6 В.

21. Правую ручку повернуть против часовой стрелки до упора. Нажать кнопку СЕТЬ на осциллографе и левый выключатель в положение ВЫКЛ, выключить сетевой тумблер.

Контрольные вопросы:

1.Для чего служит сопротивление R3 в схеме с ОИ (А1)?

2.Сделать вывод о влиянии сопротивлений R1и R3 на работу каскада с ОИ.
