Работа выпрямителя на индуктивную нагрузку.

При использовании сглаживающих дросселей в качестве первого элемента фильтра выпрямитель работает на индуктивную нагрузку . Это существенно изменит режим работы схемы. Обратимся к однополупериодной схеме.

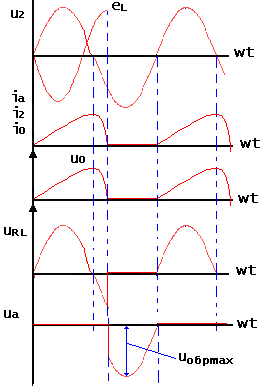

При включении дросселя в однополупериодную схему Э.Д.С. самоиндукции дросселя препятствует нарастанию и снижению тока. Протекание тока через вентиль происходит и в течение некоторой части отрицательного полупериода за счет того, что Э.Д.С. самоиндукции компенсирует отрицательное напряжение . Продолжительность протекания тока зависит от величины . Вентиль открыт большую часть времени, спадает до нуля, т.е. пульсации практически не уменьшаются. Поэтому в однополупериодных выпрямителях такие фильтры не применяются. Анализ работы такой схемы интересен с точки зрения учета индуктивности рассеяния обмоток трансформатора.
Работа двухполупериодных и многофазных выпрямителей на - нагрузку существенно отличается от работы однополупериодной схемы. В этих схемах вентили работают поочередно, поэтому к моменту перехода тока с одного вентиля на другой его величина имеет не нулевое, а другое определенное значение. В качестве примера рассмотрим работу однофазной двухполупериодной схемы выпрямления с нулевым выводом на - нагрузку. Из-за влияния Э.Д.С. самоиндукции ток вентиля достигает своего максимального значения не в тот момент, когда , а

несколько позже. .

Пульсации уменьшаются, уменьшается, . Типовая мощность трансформатора меньше, а длительность работы вентилей, ( ), такие же, как при активной нагрузке. Обычно индуктивность дросселя достаточно велика и пульсации токов и очень незначительны. Однако на работу мощных выпрямителей оказывает влияние индуктивность рассеяния вторичных обмоток трансформатора. Они соединены непосредственно с вентилями, а поскольку, согласно закону коммутации, скачкообразные изменения тока в цепях с индуктивностями не возможны, ток через открывающийся вентиль будет нарастать плавно, а через закрывающийся - плавно спадать.

называется углом перекрытия фаз. Он тем больше, чем больше и .

Эти коммутационные процессы приводят к тому, что:

1) несколько уменьшается;
2) переменные составляющие выпрямленного напряжения нарастают; уменьшается на величину

так как , амплитуда основной гармоники:

Если включается нагрузка, то при изменении характер ее может меняться. При возрастании критическим значениям тока нагрузки будет такое, когда он, уменьшаясь, достигнет . Начиная с этого момента и при последующем уменьшении будет наблюдаться разрывность тока через дроссель, а это значит, что выпрямитель будет переходить в режим работы на емкостную нагрузку.

(2.1.46)

Критическое значение индуктивности дросселя:

(2.1.47)

Для обеспечения индуктивного характера нагрузки индуктивного дросселя должна быть больше .
