1. Открыть файл Черт-3.

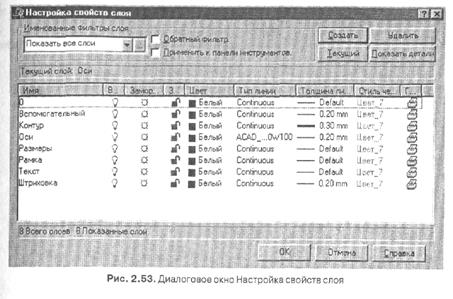

2. Создать новые слои и установить их параметры в соответствии с
рис. 2.53, после чего закрыть окно, нажав кнопку ОК.
3. Перенести все осевые линии на слой Axis (Оси):

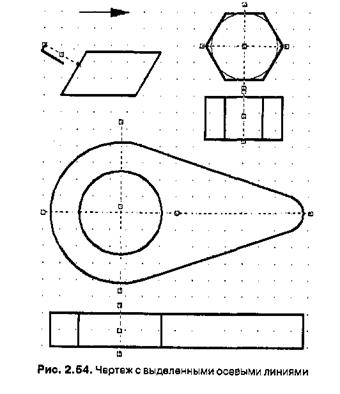

а) выделить мышью все осевые линии (рис. 2.54);
б) раскрыть список Layer Control (Управление слоем) панели инструментов Object Properties (Свойства объектов), щелкнув мышью на стрелке;
в) щелкнуть мышью на надписи Axis (Оси).
В результате перечисленных действий все осевые линии перенесутся на слой Axis (Оси), который станет текущим (в списке управления слоем появится надпись Axis (Оси)).
4. Перенести остальные элементы чертежа (кроме линий формата и рамки) на слой с именем Contour (Контур):
а) сделать невидимым для удобства выбора примитивов слой Axis (Оси), щелкнув по лампочке (лампочка становится темного цвета);

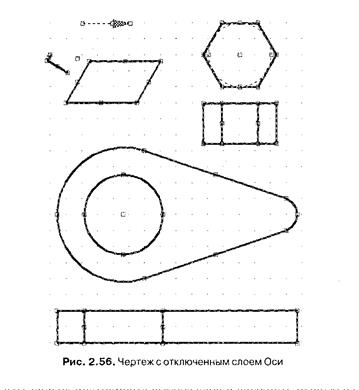

б) выделить все элементы чертежа при помощи рамки (рис. 2.56);
в) раскрыть список инструмента выбора слоя и щелкнуть мышью на надписи Contour (Контур).
- Включить слой Axis(Оси).
- Сохранить чертеж.
