В практических задачах моделирования электропривода часто встречается задача моделирования не только пуско-тормозных режимов, но и режима выбега электродвигателя при отключении питания. Для решения этой задачи необходимо после источников фазных напряжений поставить ключи ('Breaker' или 'Ideal Switch') и сформировать напряжения управления ключами (для размыкания ключей нужен нулевой сигнал). В параметрах ключей требуется задать очень большое сопротивление искрогасящей цепи (в 100-500 раз большее, чем сопротивление фазы АД), а емкость этой цепи можно задать inf (что соответствует отсутствию конденсатора).

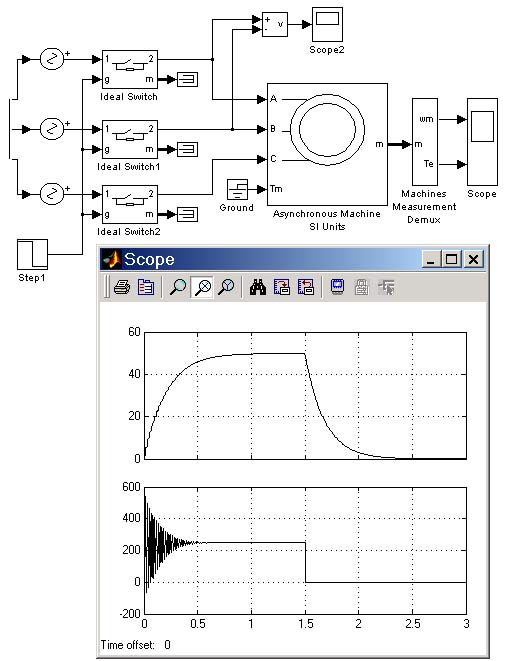

Схема модели и графики ее работы показаны на рис. 9.
Рис.9 Запуск и выбег асинхронного двигателя
Скачать пример (ad_vibeg.zip)
