Часто начинающий пользователь для коммутации напряжения в моделях с источниками постоянного напряжения использует блок Breaker. Однако, при этом не учитывается тот факт, что Breaker предназначен для коммутации переменного тока. Его особенностью является то, что при снятии управляющего сигнала разрыв цепи происходит лишь при достижении током нулевого уровня. В цепях постоянного тока такого не наблюдается и ключ остается замкнутым при снятии управляющего сигнала. Рис. 8 иллюстрирует эту ситуацию. На рисунке показаны электрические цепи коммутируемые с помощью блока Breaker. При этом в одной из цепей используется источник переменного напряжения, а в другой - постоянного. На рисунке хорошо видно, что в первой цепи отключение нагрузки от источника происходит в момент спадания тока цепи до нуля, в то время как во второй цепи нагрузка остается подключенной к источнику, несмотря на отсутствие управляющего сигнала на ключе.

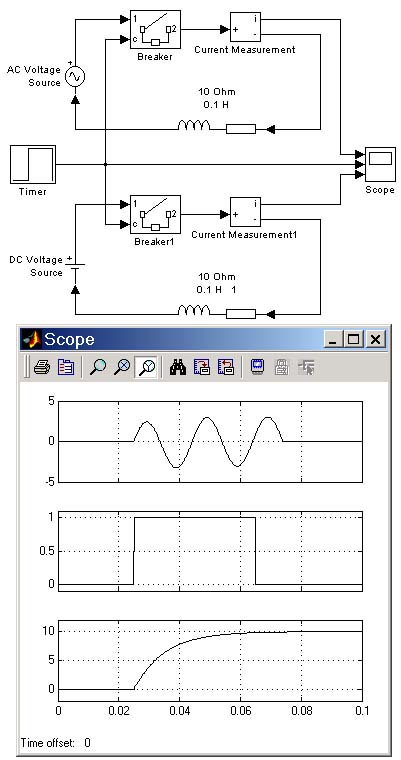

Рис.8 Работа блока Breaker в цепях постоянного и переменного тока
Скачать пример (Breaker.zip)
Для коммутации в цепях постоянного тока необходимо использовать блок Ideal Switch.
