Принцип создания электротехнических блоков пользователя

Библиотека блоков SimPowerSystems достаточно обширна, однако, иногда требуемая пользователю модель устройства может в ней отсутствовать. Это касается например, нелинейных резисторов, насыщающихся реакторов, новых типов электродвигателей и т.п. В этом случае пользователь может сам создать нужную модель на основе блоков Simulink и блоков SPS. Общая структура модели показана на рис. 4.1.

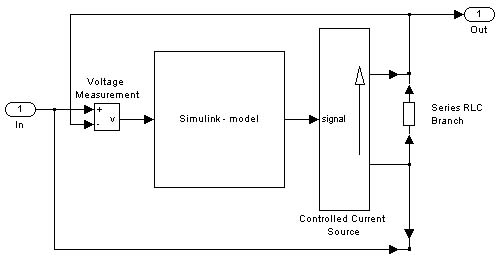

Рис. 4.1

На схеме к управляемому источнику тока параллельно подключен измеритель напряжения. Между выходом измерителя напряжения и входом источника тока включена Simulink-модель, реализующая нужную вольт-амперную характеристику устройства. Параллельно источнику также подключен развязывающий резистор. Его наличие обусловлено, тем, что большое число блоков SPS выполнено на базе источников тока. При последовательном соединении таких блоков источники тока оказываются включенными последовательно, что недопустимо. Наличие же развязывающего резистора позволяет включать такие блоки последовательно. Величина сопротивления резистора должна выбираться достаточно большой, чтобы его влияние на характеристики создаваемого блока было минимально (обычно его величина для силовых электротехнических блоков выбирается в пределах 500 - 1000 Ом). Зажимами блока являются входной и выходной порты. Таким образом, для создания электротехнического блока пользователь, прежде всего, должен создать обычную Simulink-модель, входом которой является сигнал пропорциональный напряжению на зажимах устройства, а выходом сигнал пропорциональный току устройства, а затем использовать эту модель в схеме представленной на рис. 4.1. При создании многофазных устройств, как правило, требуется создать модели отдельных фаз, а затем уже включить их по нужной схеме.
