Инструмент расчета характеристики намагничивания

Инструмент позволяет создать mat-файл с данными кривой намагничивания. Файл может быть использован при моделировании электрических машин и трансформаторов.

Для запуска инструмента необходимо нажать кнопку Hysteresis Design Tool в окне Powergui. В открывшемся окне (рис. 2.11) необходимо задать следующие параметры:

· Segments [Участки] Число линейных участков, оппроксимирующих кривую намагничивания.

· Remanent flux Fr [Остаточный магнитный поток]. Значение потока в точке 1 на графике (рис. 2.11).

· Saturation Flux [Поток насыщения]. Значение потока в точке 2 на графике.

· Saturation current Is [Ток насыщения]. Значение тока в точке 2 на графике.

· Coercive current Ic [Размагничивающий ток]. Значение тока в точке 3 на графике.

· dF/dI at coercive current [Коэффициент dF/dI для значения размагничивающего тока]. Коэффициент наклона кривой для значения размагничивающего тока.

· Saturation region currents [Значения токов]. Вектор значений токов для участка насыщения. Число элементов в векторе должно быть равно размерности вектора параметра Saturation region fluxes. Требуется задать только положительную ветвь характеристики.

· Saturation region fluxes [Значения потоков]. Вектор значений потоков для участка насыщения. Число элементов в векторе должно быть равно размерности вектора параметра Saturation region currents. Требуется задать только положительную ветвь характеристики.

· Transfo Nominal Parameters [P(VA), V(Vrms), f(Hz)]
[Номинальные параметры преобразования [P(ВА), V(В), f(Гц)]]. Данные значения используются для перехода к системе абсолютных единиц, если кривая гистерезиса задана в относительных единицах.

· Parameter units [Система единиц измерения]. Значение выбирается из списка:

pu - система относительных единиц,

SI - международная система Си.

· Zoom around hysteresis [Увеличить область гистерезиса]. При установленном флажке на графике отображается только область гистерезиса, в противном случае - вся характеристика.

· Tolerances [TOL_F (% Fs) TOL_I (% Ic)]. [Погрешности расчета потока (в % от Fs) и тока (в % от Ic)]. Параметр доступен, если предварительно была выполнена команда Tools\Tolerances из меню Special.

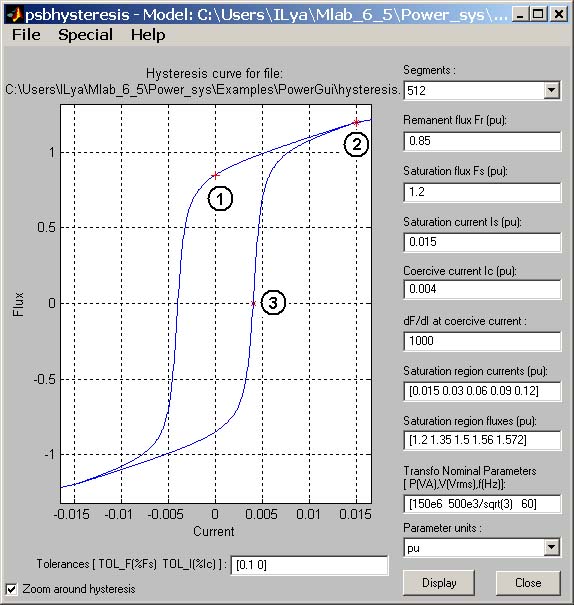

Рис. 2.11

Для записи кривой намагничивания необходимо воспользоваться командой Save this model меню File. Значения кривой можно сохранить также и в текстовом файле с помощью команды Special\EMTP\Save in EMTP format.

3. Повышение скорости и точности расчетов

На точность и скорость расчета модели в Simulink и SimPowerSystem можно воздействовать многими способами, включая структуру модели и ее параметры. Решающие модули Simulink и SPS работают точно и эффективно с параметрами заданными для них "по умолчанию". Однако для некоторых моделей можно добиться лучших результатов по скорости и точности, если задать более точно параметры решателя дифференциальных уравнений. Также, если предполагаемое поведение модели известно, то можно используя эту информацию повысить скорость и точность расчетов. Как правило, модель электротехнической установки включает не только SimPowerSystem-блоки, но и блоки основной библиотеки Simulink, поэтому повышение скорости и точности расчета может достигаться как общими для Simulink модели методами, так и методами специфическими для SPS моделей. Приведены рекомендации по повышению скорости и точности расчетов как для Simulink-моделей так и для моделей включающих SimPowerSystem-блоки.
