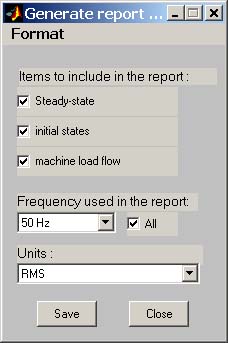

Блок Powergui может создавать отчет, включающий в себя значения измеряемых переменных в установившемся режиме, токов и напряжений источников, нелинейных моделей и переменных состояния схемы. Отчет сохраняется в текстовом файле с расширением rep. Для создания отчета необходимо нажать кнопку Gеnerate report в окне блока Powergui. После чего появится окно Generate report (рис. 2.10) в котором можно задать разделы, включаемые в отчет.
Рис. 2.10
При настройке содержания отчета можно изменять следующие параметры:
Items to include in the report [Разделы, включаемые в отчет]. В отчет можно включить следующие разделы:
· Steady-State - значения измеряемых переменных в установившемся режиме,
· initial states - начальные значения переменных,
· machine load flow - параметры нагрузки электрических машин.
· Frequency used in the report [Частота, используемая в отчете]. С помощью параметра можно выбрать значения частот, для которых будут сохраняться данные.
· Units [Система измерения]. Выбор системы измерения:
· Peak values - амплитудные значения,
· RMS values - действующие значения.
·
Пример:
Ниже приведен отчет для схемы рис. 2.9. В отчет включены все разделы. Значения переменных выводятся как действующие значения.
SimPowerSystems Report.generated by powergui,15-Jul-2005 11:41:39 Model: C:\Users\ILya\Mlab_6_5\Power_sys\Examples\PowerGui\Powergui_FFT.mdl. [1] Steady-State voltages and currents: States at 50 Hz : Il_Series RLC Branch2 = 3.054e-016 Arms 21.25°Il_Series RLC Branch3 = 0.01333 Arms -150.90°Il_Series RLC Branch6 = 0.01333 Arms 89.10°Uc_snubber 1 ThyristorConverter = 212.1 Vrms -0.90°Uc_snubber 2 ThyristorConverter = 212.1 Vrms -60.90°Uc_snubber 3 ThyristorConverter = 212.1 Vrms -120.90°Uc_snubber 4 ThyristorConverter = 212.1 Vrms 179.10°Uc_snubber 5 ThyristorConverter = 212.1 Vrms 119.10°Uc_snubber 6 ThyristorConverter = 212.1 Vrms 59.10° Measurements at 50 Hz : Vd = 9.542e-013 V rms -165.79° Sources at 50 Hz : Va = 0 V rms 0.00°Vb = 0 V rms 0.00°Vc = 0 V rms 0.00° Nonlinear elements at 50 Hz : U_Diodes1_ThyristorConverter = 212.1 V rms -0.00°U_Diodes2_ThyristorConverter = 212.1 V rms -60.00°U_Diodes3_ThyristorConverter = 212.1 V rms -120.00°U_Diodes4_ThyristorConverter = 212.1 V rms 180.00°U_Diodes5_ThyristorConverter = 212.1 V rms 120.00°U_Diodes6_ThyristorConverter = 212.1 V rms 60.00°I_Diodes1_ThyristorConverter = 0 A rms 0.00°I_Diodes2_ThyristorConverter = 0 A rms 0.00°I_Diodes3_ThyristorConverter = 0 A rms 0.00°I_Diodes4_ThyristorConverter = 0 A rms 0.00°I_Diodes5_ThyristorConverter = 0 A rms 0.00°I_Diodes6_ThyristorConverter = 0 A rms 0.00° [2] Initial values of States Variables: Il_Series RLC Branch2 = 1.565e-016 AIl_Series RLC Branch3 = -0.009166 AIl_Series RLC Branch6 = 0.01884 AUc_snubber 1 ThyristorConverter = -4.711 VUc_snubber 2 ThyristorConverter = -262.1 VUc_snubber 3 ThyristorConverter = -257.4 VUc_snubber 4 ThyristorConverter = 4.711 VUc_snubber 5 ThyristorConverter = 262.1 VUc_snubber 6 ThyristorConverter = 257.4 V [3] Machine Load Flow solution: There is no machine block in the model
