Видовий екран – це ділянка графічного екрана, де відображається частина простору моделі креслення.
Існують два типи видових екранів – що перекриваються і не перекриваються (рис.62). Видові екрани, що не перекриваються, розташовуються на екрані монітора подібно кахельним плиткам на стіні. Вони цілком заповнюють графічну зону і не можуть накладатися один на одного. На плотер видові екрани, що не перекриваються, виводяться тільки поодинці. Видові екрани, що перекриваються, подібні прямокутним вікнам, які розташовуються на екрані і переміщуються по ньому довільним чином. Ці видові екрани можуть накладатися один на другий і викреслюватися одночасно.

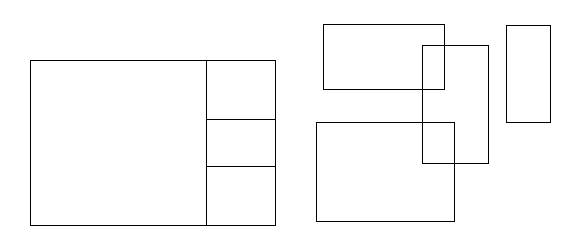

Рис.62 Приклади видових екранів, що не перекриваються і перекриваються
