Криволінійні об’єкти

Сплайн

Сплайн – це згладжена крива, що проходить через заданий набір точок. Викликається з головного меню командою Креслення → Сплайн або натисканням на піктограму Сплайн панелі інструментів Креслення. Сплайни застосовуються для малювання кривих довільної форми, наприклад горизонталей у геоінформаційних системах, або плавних окреслень різних тіл, таких як корпус корабля, кузов автомобіля тощо. Сплайн будується шляхом вказівки координат визначальних точок і може бути замкнутим (рис.20).

Запити команди Сплайн:

1. Перша точка
2. Наступна точка

3. Наступна точка або [Замкнути/Допуск] < дотична на початку >:

- Замкнути (Close) – остання точка сплайну буде поєднана з його першою точкою. При цьому слід вказати напрям дотичної в початковій точці сплайну (Вкажіть напрямок). Це робиться за допомогою миші або простим натисканням клавіші Enter (напрямок за замовчуванням)

- Допуск (Fit Tolerance) – вказати допустиме відхилення сплайну від заданих точок (за замовчуванням допуск дорівнює 0, ф його збільшення призводить до побудови більш гладких сплайнів)

- Якщо після введення декількох точок сплайну натиснути Enter, то побудова завершиться і буде активована опція Дотична в початковій точці (Start tangent), а потім – у кінцевій, якщо початок і кінець сплайну не співпадають

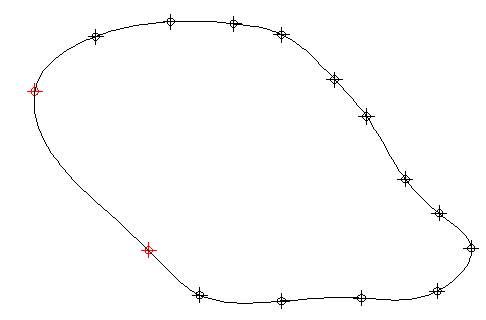

Рис.20 Приклад використання команди Сплайн

Коло

Викликається з головного меню командою Креслення → Коло або натисканням на піктограму Коло панелі інструментів Креслення.

Запити команди Коло(за замовчуванням коло будується по центру і радіусу):

1. Центр кола (або одну з опцій 3T/2T/ДДP)
2. Радіус (або Діаметр) кола

Ключі (опції) команди Коло:

1. ЗТ – коло по трьох точках, що лежать на ньому

- перша точка кола

- друга точка кола

- третя точка кола

1. 2Т – коло по двох точках, що лежать на діаметрі

- першу/ПЕРША/ кінцева точка діаметра

- друга кінцева точка діаметра

1. ДДР – коло по двом дотичним і радіусу

- точка на об'єкті, що задає першу дотичну

- точка на об'єкті, що задає другу дотичну

- радіус кола

Приклад 1. Побудувати коло з центром в точці (50, 50) і радіусом 100 (рис.22).

Приклад 2. Побудувати коло по двом точкам діаметру, координати яких відповідно (50, 0) і (50, 200) (рис.23).

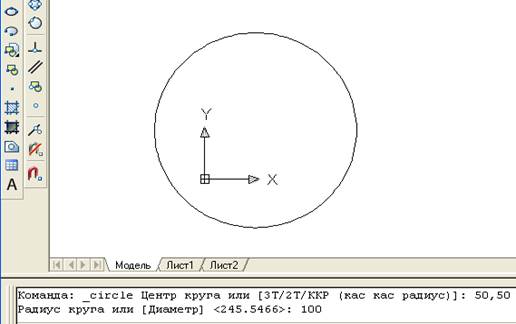

Рис.22 Приклад побудови кола з центром в заданій точці і визначеного радіусу

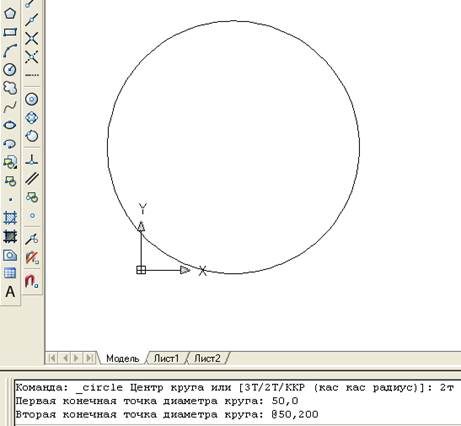

Рис.23 Приклад побудови кола по двом точкам діаметру

Дуга

Викликається з головного меню командою Креслення → Дуга або натисканням на піктограму Дуга панелі інструментів Креслення.

Перелік варіантів побудови дуг представлений на рис.24:

1. по трьом точкам, що не лежать на одній прямій;
2. по початковій точці, центру і кінцевій точці;
3. по початковій точці, центру і куту (задається початкова точка і центр, чим визначається радіус дуги; потім вказується внутрішній кут між двома радіусами уявного сектора, до якого належить дуга);
4. по початковій точці, центру і довжині (задається початкова точка, центр, и довжина хорди - відстань по прямій між початковою і кінцевою точками дуги);
5. по початковій точці, кінцевій точці і куту (задаються початкова и кінцева точки дуги, і вказується внутрішній кут між радіусами уявного сектора);
6. по початковій точці, кінцевій точці і напрямку (задаються початкова и кінцева точки дуги, і вказується напрямок дотичної до початкової точки);
7. по початковій точці, кінцевій точці і радіусу;
8. по центру, початковій і кінцевій точці (аналогічно варіанту 2, але параметри задаються в іншому порядку);
9. по центру, початковій точці і куту (аналогічно варіанту 3, але параметри задаються в іншому порядку);
10. по центру, початковій точці і довжині (аналогічно варіанту 4, але параметри задаються в іншому порядку);
11. продовжити - побудова дуги починається в останній точці, що задана на кресленні; для завершення побудови дуги необхідно вказати її кінцеву точку.

Рис.24 Варіанти побудови дуг

За замовчуванням побудова дуги виконується шляхом вказівки трьох точок: початкової, проміжної і кінцевої, і проти часової стрілки.

Еліпс

Еліпс - це сплющене коло. Викликається з головного меню командою Креслення → Еліпс або натисканням на піктограму Еліпс панелі інструментів Креслення.

Існує 3 варіанти побудови:

- по центру - побудова повного еліпса завданням його центру і кінців малої і великої вісі ;

- вісь, кінець - побудова повного еліпса завданням однієї вісі і кінця другої;

- дуга - побудова еліптичної дуги (частини еліпса).

Приклад. Побудувати еліпс по кінцевим точкам першої осі і половині довжини другої осі. Координати кінцевих точок відповідно (0, 50) і (100, 50), а половина довжини дорівнює 20 (рис.25).

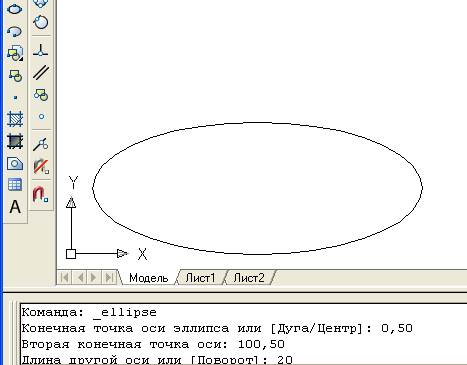

Рис.25 Приклад побудови еліпсу по кінцевим точкам першої осі і половині довжини другої осі

Текст

До графічних примітивів належать також тексти. З кожним текстовим написом у AutoCAD пов'язаний деякий текстовий стиль, в якому задані шрифт, висота, кут повороту, орієнтація й інші параметри. Текстові стилі являють собою неграфічні об’єкти, що також зберігаються у файлі малюнка. Усі текстові стилі, крім Standard, користувач створює за власним бажанням.

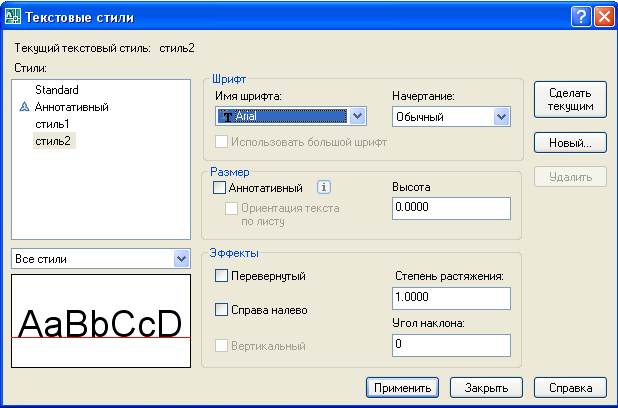

Створення і модифікація текстового стилю виконується у діалоговому вікні Тестовий стиль, що викликається з головного меню командою Формат → Тестовий стиль або натисканням на піктограму Тестовий стиль панелі інструментів Стилі (рис.26).

Рис.26 Панель інструментів Стилі
