Прямокутник

Викликається з головного меню командою Креслення → Прямокутник або натисканням на піктограму Прямокутник панелі інструментів Креслення.

Запити команди Прямокутник(за замовчуванням прямокутник будується по двом протилежним кутам):

1. Задати місцезнаходження одного з кутів прямокутника, або вибрати одну із опцій
2. Задати протилежний кут прямокутника, або вибрати одну із опцій

Опції команди Прямокутник:

- Фаска (Chamfer) – побудова прямокутника зі зрізаними кутами. Після вибору опції слід послідовно ввести два значення, які будуть зрізані с двох сторін кожного з кутів прямокутника

- Спряження (Fillet) – побудова прямокутника з округленими кутами. Після вибору опції слід ввести радіус спряження кутів прямокутника

- Ширина (Width) – завдання товщини лінії для побудови прямокутника

- Висота (Thickness) і Рівень (Elevation) – опції, що використовуються для трьохвимірних побудов

Приклад 1. Накреслити прямокутник, координати лівого нижнього кута якого (50, 70), довжина дорівнює 200, а ширина 150.

Послідовність дій для виконання:

1. Виконати командуКреслення → Прямокутник або
2. Задати координати лівого нижнього кута 50,70
3. Задати координати правого верхнього кута, що відстоїть від лівого нижнього по осі X на 200 вправо, а по осі Y на 150 вверх, тобто @200,150

В результаті отримаємо креслення (рис.20):

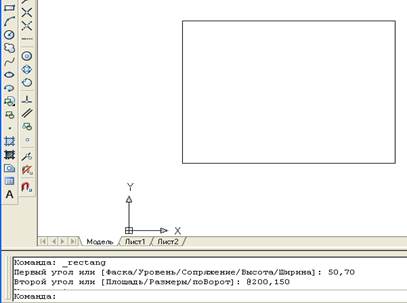

Рис.20 Приклад використання команди Прямокутник

Приклад 2. Накреслити прямокутник, координати лівого нижнього кута якого (50, 70), довжина дорівнює 200, а ширина 150. Зрізати с двох сторін кожного з кутів прямокутника по 15.

Послідовність дій для виконання:

1. Виконати командуКреслення → Прямокутник або
2. Задати опцію Фаска і ввести два значення: 15 по осі X і 15 по осі Y
3. Задати координати лівого нижнього кута 50,70
4. Задати координати правого верхнього кута, що відстоїть від лівого нижнього по осі X на 200 вправо, а по осі Y на 150 вверх, тобто @200,150

В результаті отримаємо креслення (рис.21)

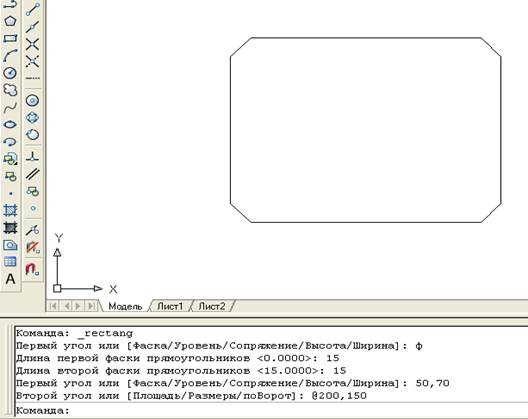

Рис.21 Приклад використання команди Прямокутник з фасками
