Об’єктні прив’язки

Об’єктна прив’язка – найбільш швидкий спосіб точно вказати точку на об’єкті, не обов’язково знаючи її координати, а також побудувати допоміжні лінії. Наприклад, об’єктна прив’язка дозволяє побудувати відрізок від центра окружності, від середини сегмента полілінії, від реального або видимого перетину об’єктів. Об’єктну прив’язку можна задати в будь-який момент, коли AutoCAD очікує введення координат точки. Розглянемо деякі види об’єктних прив’язок (табл.1).

Об’єктні прив’язки

Табл.1

Назва	Опис	Ілюстрація
Зсув	Встановлення тимчасової базової точки для побудови наступних точок. Використовується в сполученні з іншими режимами об’єктної прив’язки і відносних координат, оскільки досить часто потрібно визначити точку, у якої відомі координати щодо деякої точки вже намальованого об’єкта.
Кінцева точка	Прив’язка до найближчих кінцевих точок об’єктів (відрізків, дуг, поліліній і т.п.)
Середня точка	Прив’язка до середніх точок об’єктів (відрізків, дуг і т.п.)/І Т.І./
Перетинання	Прив’язка до точок перетинань будь-яких об’єктів
Передбачуване перетинання	Прив’язка до точки видимого на екрані передбачуваного перетинання
Продовження об’єкту	Прив’язка до уявного продовження лінії
Точка центру	Прив’язка до центра дуги, окружності або еліпса
Квадрант	Прив’язка до найближчого квадранта (точці, розташованої під кутом 0, 90, 180 або 270° від центра дуги, кола або еліпса)
Дотична	Прив’язка до точки на дузі, колі, еліпсі або плоскому сплайні, що належить дотичній до іншого об’єкту
Нормаль	Прив’язка до точки об’єкта, що лежить на нормалі до іншого об’єкта або до його уявного продовження
Паралель	Прив’язка об’єктів до паралелей
Вузол	Прив’язка до геометричного об’єкта «точка»

Приклад 1. Накреслити два вкладених один в один прямокутника, про які відомо:

Ø координати лівого нижнього і правого верхнього кутів зовнішнього становлять відповідно (0, 0) і (200, 150)

Ø координати лівого нижнього і правого верхнього кутів внутрішнього знаходяться на відстані 50 і 20 по відповідним осям від кутів зовнішнього.

Послідовність дій для виконання:

1. вибрати команду Накреслити прямокутникдля зовнішнього прямокутника
2. у відповідності з запитом у командному рядку визначити координати першого кута 0, 0 і другого кута 200, 150
3. вибрати команду Накреслити прямокутникдля внутрішнього прямокутника
4. у якості координат першого кута із панелі об’єктної прив’язки вибрати (зсув), а потім (кінцева точка) і клацнути лівою кнопкою миші в околі лівої нижньої точки зовнішнього прямокутника
5. задати відносні координати зміщення по осям @50, 20(вправо і вгору)
6. аналогічно визначити координати другого кута внутрішнього прямокутника, тільки для нього зміщення по осям складає @–50, –20(вліво і вниз від правого верхнього кута зовнішнього)

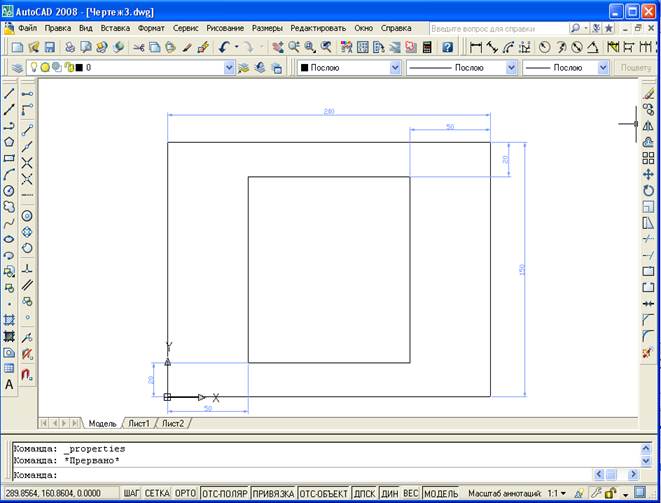

Рис.10 Приклад використання об’єктної прив’язки

В результаті виконаних дій креслення буде виглядати приблизно так, як на рис.10 (розмірів не буде, вони показані для наочності)

Приклад 2. Накреслити два кола зі спільним центром, що має координати (0, 0), і відповідними радіусами 200 і 100.

Послідовність дій для виконання:

1. вибрати команду Накреслити колодля зовнішнього кола

2. у відповідності з запитом у командному рядку визначити координати центра кола 0, 0 і радіус 200

3. вибрати команду Накреслити колодля внутрішнього кола

4. у якості координат центра кола із панелі об’єктної прив’язки вибрати (точка центру) і клацнути лівою кнопкою миші в околі центру зовнішнього кола

5. задати радіус внутрішнього кола 100.
