В кадрах, в которых угол образуется при пересечении дуги с прямой или другой дугой, снятие фаски или закругление углов может выполняться при задании ",C" или ",R" в конце первого кадра. Параметры "l_", "K_", "C_" могут быть заданы для фаски вместо ",C_", и "R_" может быть задано вместо ",R_" для закругления. Задание снятия фаски и закругления углов
может выполняться как в абсолютных, так и в инкрементных значениях.
Снятие фаски производится при задании ",C" (или "l_", "K_", "C_") в первом из двух кадров, имеющих круговые движения. Для дуги это будет длина хорды.
Снятие фаски выполняется при точке пересечения N100 и N200.
Пример программы:

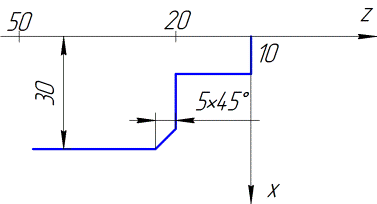

Рис. 2.14. Эскиз обрабатываемого элемента
N10 G01X20Z0F40;
N20 Z-20;
N30 X60,A5;
N40 Z-50
Закругление углов ",R_" (или "R_")
закругление угла выполняется при задании ",R_" (или "R_") в первом из двух кадров, имеющих круговые движения.
Закругление угла выполняется при точке пересечения N100 и N200.
Пример программы:

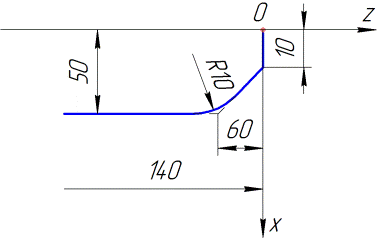

Рис. 2.15. Эскиз обрабатываемого элемента
N10 G01X20Z0F40;
N20 X100Z-60,R10;
N30 Z-140;
