Набор команд для проведения операций над числами с плавающей точкой

Процессор TMS 320C67х является цифровым сигнальным процессором для выполнения операций над числами как с фиксированной, так и с плавающей точкой. Поэтому у него, кроме описанных выше операций добавляются операции для работы над числами с плавающей точкой. У этого процессора также добавлены 32-битное integer умножение, загрузка двойных слов и операции над числами с плавающей точкой, включающие в себя сложение, вычитание и умножение.

К командам, описанным в таблице 7 здесь добавляются команды, описанные в таблице 9.

Таблица 9. Команды и их выполнение для процессора С67х

Обозначение	Значение
dp	Значение регистра числа представленного с двойной точностью (64 – битное представление)
dp(x)	Конвертация х к формату dp
int	32 – битное integer значение
int(x)	Конвертация х к формату int
rcp(x)	Обоюдное приближение х
sdint	Значащее 64 – битное integer значение (два регистра)
sp	Представление числа с одинарной точностью
sp(x)	Конвертация х к формату sp
sqrcp(x)	Квадратный корень из rcp(х)

Числа с плавающей точкой могут быть представлены в двух форматах: с одинарной и двойной точностью (single-precision и double-precision).

Числа представленные с одинарной точностью являются 32-разрядными и хранятся в одном регистре. Числа представленные с двойной точностью являются 64-разрядными и хранятся в регистровых парах. Регистровые пары представляют собой соединенные четный и нечетный регистры одного регистрового файла. Последние значащие 32 разряда числа загружаются в четный регистр. При записи таких регистровых пар вначале указывается нечетный, а потом четный регистры. Например: А1:А0, В3:В2.

На следующих рисунках показаны поля регистров для различных типов записи чисел.

Для этих чисел возможны нормализованное и ненормализованное представления.

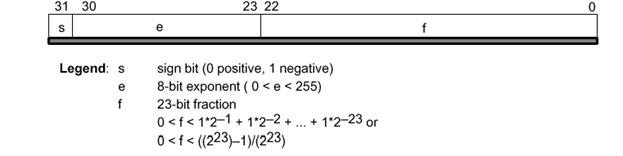

Рисунок 13. Представление чисел с одинарной точностью

Здесь для записи такого числа используется один регистр.

Следующие формулы показывают перевод s, e, f полей в формат числа с одинарной точностью.

-1^s*2⁽^e^-127)*1.f при 0<e<255 - нормализованное представление

-1^s*2^-126*0.f при e=0, f≠0 - ненормализованное представление

Рисунок 14. Представление чисел с двойной точностью

Здесь для записи числа используется регистровая пара, состоящая из четного(even) и нечетного (odd) регистров.

Следующие формулы показывают перевод s, e, f полей в формат числа с двойной точностью.

-1^s*2⁽^e^-1023)*1.f при 0<e<2047 - нормализованное представление

-1^s*2^-1022*0,f при e=0, f≠0 - ненормализованное представление
