Команды выбираются из памяти блоком из 8 команд (fetch packet). Основной формат такого блока показан на рисунке 9. Каждый блок состоит из 256 бит (восьми слов).

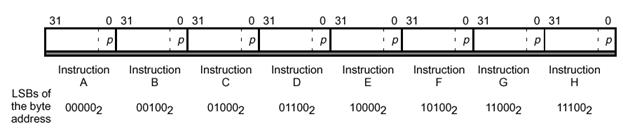

Рисунок 9. Основной формат блока команд
Выполнение каждой команды контролируется специальным битом в каждой команде, p-битом. Р – бит устанавливается, когда команда выполняется параллельно с другой командой. Р – биты читаются слева направо (от меньшего к большему адресу).
Когда р – бит команды i равен 1, то команда i+1 выполняется параллельно с командой i (в одном цикле). Если р – бит равен 0, то команда i+1 выполняется в следующем цикле после выполнения команды i.
На рисунках 10, 11 и 12 показаны различные варианты выполнения команд из блока команд.

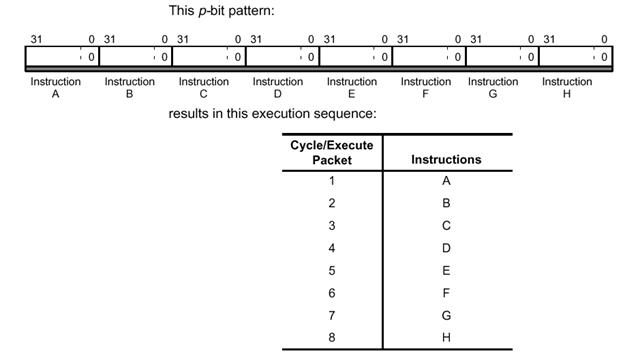

Рисунок 10. Полностью последовательное выполнение команд
Здесь все команды выполняются последовательно, так как значение всех р – битов равны 0.

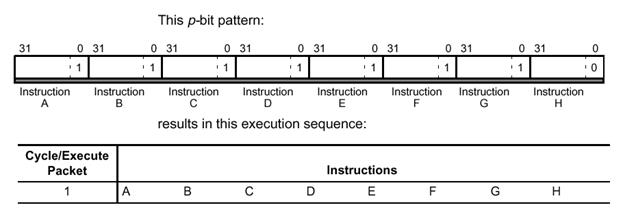

Рисунок 11. Полностью параллельное выполнение команд
Здесь все команды выполняются параллельно (в течении одного цикла), так как значения всех р - битов равны 1.

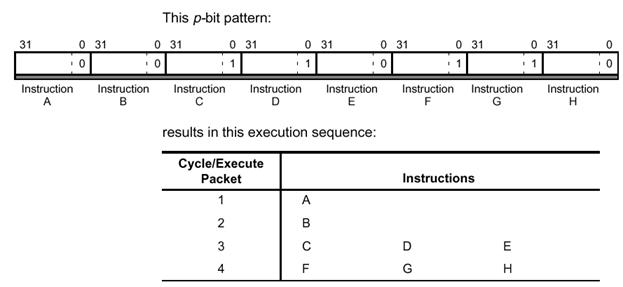

Рисунок 12. Смешанное выполнение команд
Здесь команды выполняются как последовательно, так и параллельно.
