Применение подготовительных G функций.

Функция G00 программируется, если необходимо обеспечить линейное переме­щение по одной из координат на уско­ренной подаче; величина перемещения со знаком указывается в кадре в соответ­ствии с правилом записи (рис. 3.7.1, а, б). Скорость движения при этом не указывается. Максимальная ее величина программируется один раз при вводе станка в эксплуатацию и может корректироваться в процессе перемещения маховичком S +/- 50%.

Функция G01 означает, что режим обеспечивает линейную функциональ­ную зависимость между перемещениями по двум координатам, обозначенными с соответствующими знаками и число­выми значениями. При этом указывается скорость движения подачи (например, F35 — рис. 3.7.1, в) по траектории. В современных УЧПУ функцией G01 програм­мируется и линейное перемещение на ра­бочей подаче по одной оси, при этом подразумевается, что численное значение перемещения по одной из ординат равно нулю (рис. 3.7.1, в — д). Напомним, что режим, опре­деленный функцией G, сохраняется до его отмены аналогичной функцией (рис. 3.7.1, г, д).

Функции G02, G03 — режимы круго­вой интерполяции по и против часовой стрелки. Функции указываются в про­граммах для УЧПУ, обеспечивающих круговую интерполяцию. Данные по кру­говой интерполяции зависят от задавае­мой подготовительными функциями G17 — G19 плоскости ин­терполяции.

Подготовительная функция G17 определяет круговую интерполяцию в плоскости ХУ с обозначением пара­метров интерполяции (координат точки центра дуги) символами I(ось абсцисс) и J (ось ординат). Подготовительные функции G18 и G19 определяют круговую интерполяцию соответственно в плоскостях XZ (параметры I, J(K) и УZ (параметры I, J(K) (рис 3.7.2 а).. В некоторых УЧПУ оси Z соответствует координата центра окружности (К),

-45-

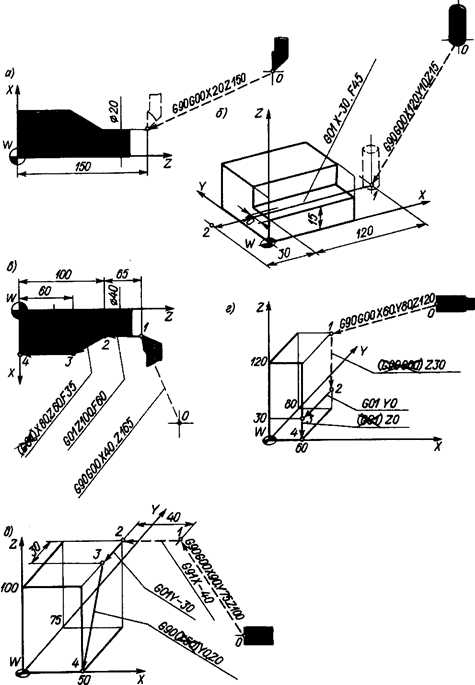

Рис.3.7.1. Применение подготовительных функций G00 и G01.

-46-

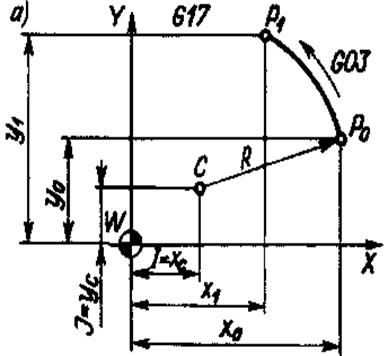

Задание координат центра дуги окружности при круговой интерполяции. G02,G03, Рис. 3.7.2 а.

Для того чтобы однозначно опреде­лить дугу на плоскости, все эти данные приводить в программе нет необходимо­сти. Обычно при выборе параметров, задающих интерполяцию, исходят из то­го, что известно положение начальной точки Ро дуги. Это естественно, посколь­ку приход в эту точку инструмента об­условлен предыдущими кадрами УП.

Определенные правила записи в УП существуют также при задании функции G06 (параболическая интерполяция) и при программировании линейно-круговой интерполяции (ГОСТ 20999—83).

Необходимо отметить, что в УЧПУ NC201M в любой плоскости

Интерполяции координаты центра окружности обозначаются буквами

I и J

-47-
