Программоносители. Кодирование информации.

Подготовленная исходная информа­ция по обработке детали, т. е. управляющая программа (УП), записывается на программоноситель (раньше - на перфоленту, сейчас - на флэш-память, реже на флоппи-диск) по определен­ной форме и состоит из набора кадров. Каждый кадр содержит геометрические и технологические данные, необходимые для обработки одного элементарного участка детали, чаще всего между двумя соседними опорными точками. Кадры со­стоят из слов — информации, определяю­щей программу работы отдельных испол­нительных органов: перемещения по ко­ординатам X, У, Z, скорость подачи, работу механизмов смены инструмента идр. Каждое из слов записывается обычно на нескольких поперечных строч­ках перфоленты.

Способ записи информации. Разли­чают два способа записи управляющей информации с постоян­ной и переменной длиной кадра.

В настоящее время наиболее приме­нима в системах ЧПУ запись с перемен­ной длиной кадра как более удобная и краткая.

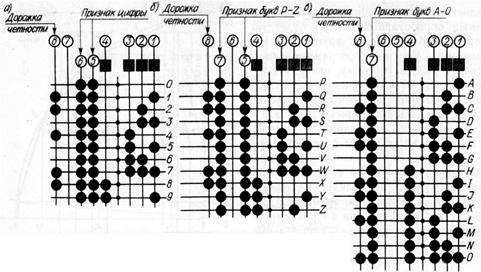

Рис.3.3.1. Буквенно-цифровой код ИСО-7бит; а – кодирование цифр; б – кодирование букв Р-Z; в – кодирование букв А-О;

Семиразрядный буквенно-цифровой код ИСО-7бит явля­ется основным для всех отечественных современных станков с ЧПУ. Значение букв и символов в терминах ЧПУ у этого кода должно соответствовать ГОСТ 20999—83 (СТ СЭВ 3585—82). Код пред­назначен для записи информации на восьмидорожечной перфоленте и позво­ляет кодировать 128 символов.

-35-

Первым четырем дорожкам (1—4) приписаны ве­са двоично-десятичного кода 8421, что обеспечивает 16 кодовых комбинаций, выражающих в двоичном счислении де­сятичные цифры 0—15. Дорожки 5, 6 и 7 являются определяющими (дорожки при­знаков). Перфорирование отверстий на дорожках 5 и 6 (рис. 3.3.1, а) является признаком десятичных цифр 0—9. Буквы латинского алфавита от А до О, выра­жаемые комбинациями десятичных цифр 0—15, определяются перфорированием дорожки 7 (рис. 3.3.1, в). Признак букв Р — Z — отверстия на дорожках 5 и 7 (рис. 3.3.1, б).

Помехозащищенность в коде ИСО-7 бит осуществляется построчным контро­лем на четность, которая обеспечивается введением отверстия на восьмой дорож­ке, если на семи предыдущих число отверстий нечетное. Например, десятич­ная цифра 2 обозначается пробивкой отверстий на дорожках 2, 5 и 6 (110010); отверстие на дорожке 8 дополнит количе­ство отверстий в строке до четного (1110010) и т. д. Таким образом, в коде ИСО-7 бит на каждой строке перфоленты должно находиться и считываться четное число отверстий.

В современных моделях УЧПУ', рабо­тающих в соответствии с кодом ИСО, используется ряд дополнительных симво­лов, функцио­нальные значения которых различны и приводятся обычно в «Руководстве программиста» на конкретные системы ЧПУ.
