Номер варианта соответствует номеру бригады. Выбрать компонентный код в соответствии с вариантом задания и изобразить схему кодера турбо-кода на основе выбранного из таблицы 1 компонентного кода.
Таблица 1 Варианты задания
Вариант
РССК
Отн. Скор.
Турбо-кода
Отношение сигнал-шум US/UN[дБ]
Параметры перемежителя
1, 5/7
1/3
-4…-2 дБ D=0,25 дБ
(43x+43)mod 1850
1, 17/15
1/3
-4…-2 дБ D=0,25 дБ
(43x+43)mod 1850
1, 35/23
1/3
-4…-2 дБ D=0,25 дБ
(43x+43)mod 1850
1, 5/7
1/2
-2…0 дБ D=0,25 дБ
(43x+43)mod 1850
1, 17/15
1/2
-2…0 дБ D=0,25 дБ
(43x+43)mod 1850
1, 35/23
1/2
-2…0 дБ D=0,25 дБ
(43x+43)mod 1850
1, 5/7
2/3
0…2 дБ D=0,25 дБ
(43x+43)mod 1850
1, 17/15
2/3
0…2 дБ D=0,25 дБ
(43x+43)mod 1850
1, 35/23
2/3
0…2 дБ D=0,25 дБ
(43x+43)mod 1850
Подготовить таблицу для записи вероятностей ошибки полученных в результате моделирования следующего вида:
Таблица 2 Таблица для регистрации результатов моделирования
ОСШ US/UN [дБ]
Не кодировано
1 итерация
2 итерации
3 итерации
5 итераций

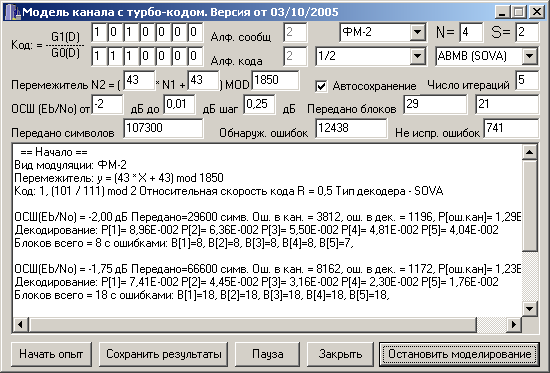

Рисунок 11 Форма программы моделирования.
Затем изобразить бланк для графиков характеристик помехоустойчивости исследуемого кода. По оси абсцисс отметить точки из заданного диапазона, а по оси ординат логарифмическая шкала вероятности ошибки в диапазоне от 0.5 до 1´10-7.
Рисунок 12 Бланк для изображения характеристик помехоустойчивости
