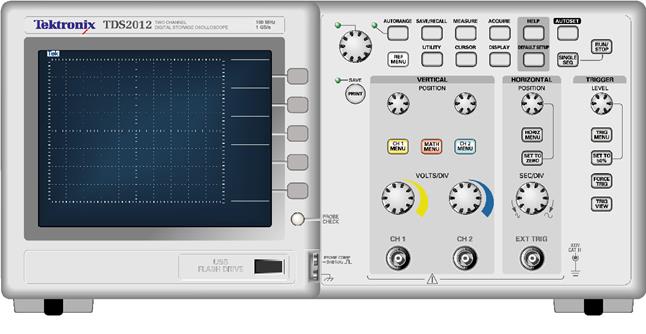

Рисунок П.1 – Передняя панель цифрового запоминающего осциллографа TDS2012B
Рисунок П.2 – Передняя панель цифрового запоминающего осциллографа TPS2012

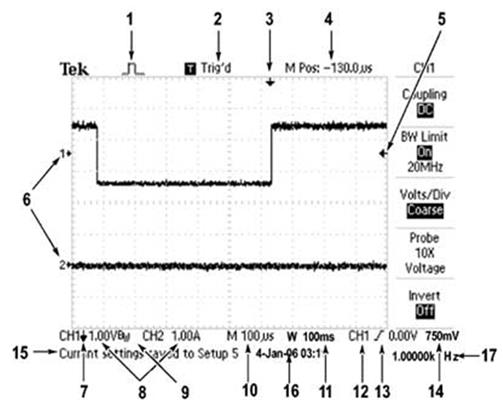

Рисунок П.3 – Надписи на экране цифрового запоминающего осциллографа TPS2012
1. Значок, показывающий режим сбора данных.
2. Состояние синхронизации.
3. Маркер показывает горизонтальное положение синхронизации. Чтобы изменить положение маркера, поверните ручку ПОЛОЖЕНИЕ в группе ГОРИЗОНТ.
4. В этом поле отображается положение во времени, соответствующее средней линии координатной сетки. Началом отсчета служит момент синхронизации.
5. Маркер указывает уровень синхронизации по фронту или по длительности импульса.
6. Опорные уровни отображаемых осциллограмм на экране обозначены маркерами. Если маркер отсутствует, канал не отображается.
7. Значок в виде стрелки показывает, что осциллограмма инвертирована.
8. В полях указаны коэффициенты масштабирования по вертикали для каналов.
9. Значок BW указывает, что полоса пропускания канала ограничена.
10. В этом поле отображается значение основного масштаба времени
