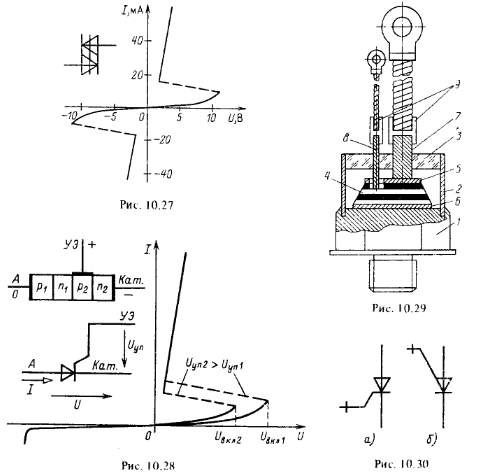

10.27 – симметричный диодный тиристор, условное обозначением и ВАХ

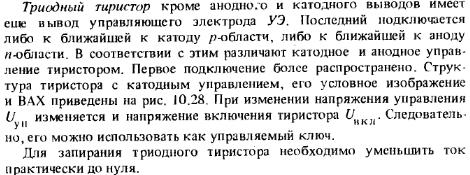

10.28 – Структура тиристора с катодным управлением, его условное изображение и ВАХ

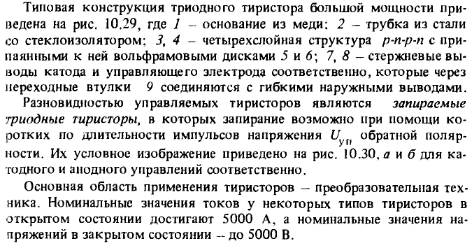

10.29 – Конструкция триодного тиристора
10.30 – Запираемые триодные тиристоры, а) для катодного б) для анодного управлений
Основное применение тиристоров — управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства.
