ИНСТРУМЕНТ «ИНТЕРАКТИВНАЯ ЭКСТРУЗИЯ»

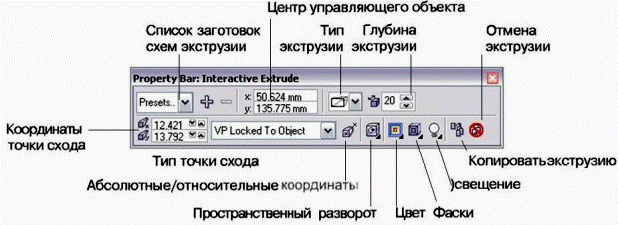

Экструзия, или построение проекций тел экструзии, — это еще один из предусмотренных в CorelDraw способов автоматизации создания иллюзии трехмерности двумерного изображения. При построении проекции тела экс­трузии изображение плоского объекта преобразуется в перспективную про­екцию объемного тела, полученного перемещением этого объекта вдоль оси проецирования. CorelDraw проецирует точки очерка объекта в направлении точки схода перспективы. На линиях проекции как на ребрах строятся боко­вые поверхности тела экструзии. Направление ребер боковых поверхностей, их направленность на точку схода и образуют иллюзию глубины объекта. После построения тела экструзии можно менять условия проецирования, бо­ковым поверхностям можно назначать заливку, а в местах соприкосновения управляющего объекта и боковых поверхностей строить фаску. Возможна ав­томатическая генерация светотеневой картины на поверхностях тела экстру­зии по заданному пространственному расположению источников света.Панель атрибутов инструмента Интерактивная экструзия показана на рис. 138.

Рис. 138

Основным средством для построения тела экструзии в CorelDraw яв­ляются инструмент Интерактивная экструзия и соот­ветствующая ему панель атрибутов.

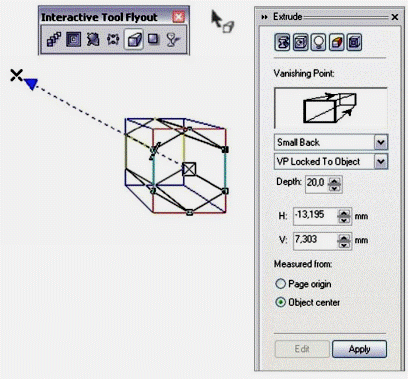

В качестве вспомогательного средства работы с телами экструзии имеется также пристыковываемое окно Экструзия, элементы управления которого функционально эквивалентны элементам управления панели атрибу-тов. На рис. 139 представ-лены панель интерактивных инструментов с выделен-ным инструментом Интер-активная экструзия, указа-тель инструмента и пример тела экструзии с управляю-щей схемой. В правой части рисунка показано окно настроек Экструзия.

Рис. 139
