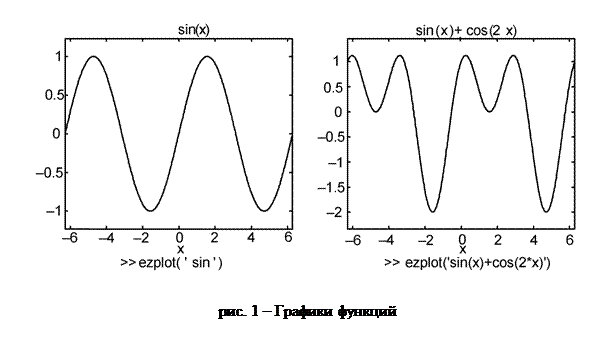

В тулбоксе SYMBOLIC есть два удобных средства для построения графиков, они вызываются командами ezplot и funtool. Имя первой из них читается как ‘easy plot’, она предназначена для построения графиков функций, заданных аналитически. На рис.1 приведен пример ее использования для построения графика синуса и функции y= sin x+ cos2x.
Функция ezplot позволяет также рисовать графики функций,
заданных неявно либо параметрически. Например, для того что бы изобразить гиперболу, заданную уравнением x2 - y2 =1 , достаточно набрать
ezplot('x^2 y^2 1'). Можно также указать пределы, в которых будет изображена функция, например команда ezplot('x^3+2*x+1',[-2,3]) нарисует график полинома –x3+2x+1 на интервале [ -2, 3].
Для изображения функций, заданных параметрически, x = f (t), y = g(t) , команда вызывается в формате ezplot('f(t)', 'g(t)', [t0,t1]). Пусть, например, требуется нарисовать на плоскости (x, y) кривую, заданную уравнениями: x= 2t – 4t3, y = t2 – 3t4.
Набирая в командной строке код
>>ezplot('2*t 4*t^3','t^2 3*t^4',[–1.5,1.5]),

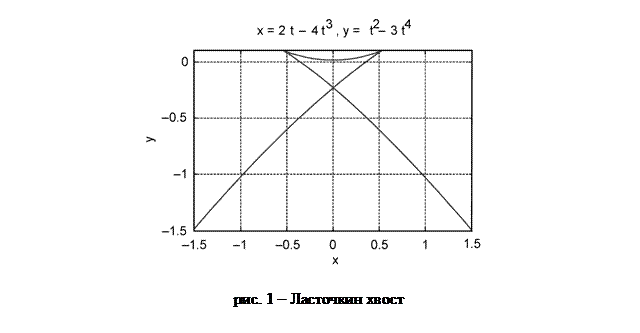

получаем кривую, показанную на рис. 2. В математической теории катастроф она известна как «ласточкин хвост».
