Выполнение лабораторной работы

Утилита ARP

Служит для вывода и изменения записей кэша протокола ARP, который содержит одну или несколько таблиц, использующихся для хранения IP-адресов и соответствующих им физических адресов Ethernet или Token Ring. Для каждого сетевого адаптера Ethernet или Token Ring, установленного в компьютере, используется отдельная таблица.

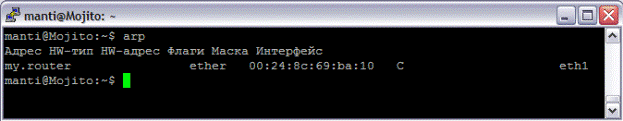

Рис. 1.5. Вывод таблицы текущего протокола ARP для всех интерфейсов

Выполнение лабораторной работы

Работа выполняется индивидуально. С помощью утилит ifconfig, arp, netstatнеобходимо получить информацию для заполнения таблиц 1-3.

Таблица 1

Символьное имя компью- тера	Адрес локаль- ной сети	IP-адрес компьютера	MAC-адрес Компьютера	Используемая в локальной сети техноло- гия

Таблица 2

Таблица маршрутизации. Активные маршруты:
Сетевой адрес	Маска подсети	Адрес шлюза	Интерфейс	Метрика

Таблица 3

Таблица ARP-кэша:
IP-адрес	MAC-адрес	Тип

Создайте IP-калькулятор в табличном процессоре для облегчения формирования маски подсети.

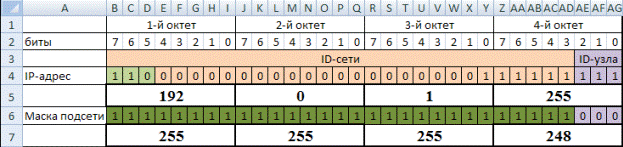

1. Откройте табличный процессор и сформируйте таблицу по следующему шаблону:

Далее необходимо ввести в ячейки B5, J5, R5, Z5формулы для перевода двоичного представления IP-адреса в точечную десятичную нотацию по октетам.

1. Введите в ячейку B5 формулу для преобразования 1-го октета IP-адреса в десятичную систему счисления:

=I4*2^I2+H4*2^H2+G4*2^G2+F4*2^F2+E4*2^E2+D4*2^D2+C4*2^C2+B4*2^B2

2. Скопируйте введенную формулу в остальные ячейки (J5, R5, Z5).

3. Самостоятельно введите в ячейки B5, J5, R5, Z5формулы для преобразования маски подсети из двоичного представления в точечную десятичную нотацию.

4. Сохраните файл в своей папке с именем ipcalc.

Кроме этого, необходимо определить используются ли в локальной сети серверы DNS, WINS, DHCP и если используются, указать их IP-адреса.

Контрольные вопросы

1. Почему IP-адресация используется не только в глобальных, но и в локаль- ных компьютерных сетях.

2. Назовите диапазоны IP-адресов, специально предназначенные для использования в локальных сетях.

3. Почему для одного и того же компьютера используется несколько различных типов адресов.

4. Как определить MAC-адрес сетевого адаптера, установленного в компьютере.

5. Какие функции выполняет сервер DHCP в локальной сети.

6. Символьные имена какого типа используются в локальных компьютерных сетях.

7.Как определить адрес, принадлежащий всей локальной сети, по IP-адресу и маске одной из рабочих станций.
