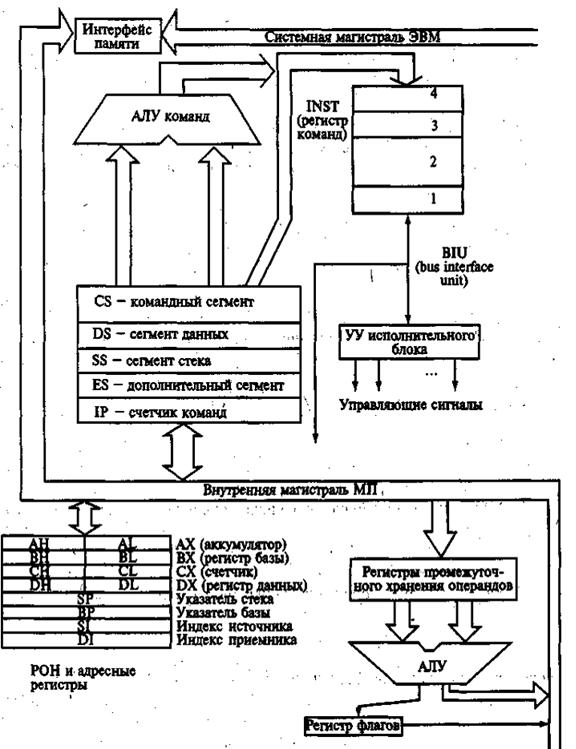

Рис 4.15. Структурная схема базовой модели МП фирмы Intel
Условно микропроцессор можно разделить на две части: исполнительный блок (Execution Unit, EU) и устройство сопряжения с системной магистралью (BUS Interface Unit, BIU).
В исполнительном блоке находятся арифметический блок и регистры общего назначения (РОН). Арифметический блок включает арифметико-логическое устройство, вспомогательные регистры для хранения операндов и регистр флагов.
Восемь регистров исполнительного блока МП (АХ, ВХ, СХ, DX, SP, BP, SI, DI) имеющих длину, равную машинному слову, делятся на две группы. Первую группу составляют регистры общего назначения: – АХ, ВХ, СХ и DX.
