Введение.

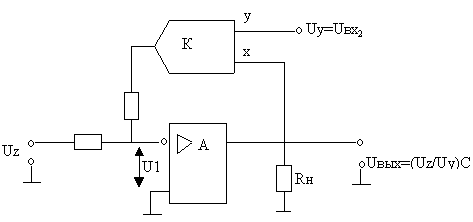

A - коэффициент усиления

j A » 0

U₁=0 - идеальный усилитель

U_z может быть любой полярности, а U_y должно быть только положительным. При отрицательном значении U_y ООС становится положительной и ОУ входит в насыщение.

Введение.

Усилителем электрических колебаний называется устройство, которое позволяет при наличии на его входе колебания с некоторым уровнем мощности получить на выходной нагрузке те же колебания, но с большим уровнем мощности.

Характерной особенностью современных электронных усилителей является исключительное многообразие схем, по которым они могут быть построены.

Усилители различаются по характеру усиливаемых сигналов: усилители гармонических сигналов, импульсные усилители и т. д. Также они различаются по назначение, числу каскадов, роду электропитания и другим показателям.

Однако одним из наиболее существенных классификационных признаков является диапазон частот электрических сигналов, в пределах которого данный усилитель может удовлетворительно работать. По этому признаку различают следующие основные типы усилителей:

Усилители низкой частоты, предназначенные для усиления непрерывных периодических сигналов, частотный диапазон которых лежит в пределах от десятков герц до десятков килогерц. Характерной особенностью УНЧ является то, что отношение верхней усиливаемой частоты к нижней велико и обычно составляет не менее нескольких десятков.

Усилители постоянного тока – усиливающие электрические сигналы в диапазоне частот от нуля до высшей рабочей частоты. Они позволяют усиливать как переменные составляющие сигнала, так и его постоянную составляющую.

Избирательные усилители – усиливающие сигналы в очень узкой полосе частот. Для них характерна небольшая величина отношения верхней частоты к нижней. Эти усилители могут использоваться как на низких, так и на высоких частотах и выступают в качестве своеобразных частотных фильтров, позволяющих выделить заданный диапазон частот электрических колебаний. Узкая полоса частотного диапазона во многих случаях обеспечивается применением в качестве нагрузки таких усилителей колебательного контура. В связи с этим избирательные усилители часто называют резонансными.

Широкополосные усилители, усиливающие очень широкую полосу частот. Эти усилители предназначены для усиления сигналов в устройствах импульсной связи, радиолокации и телевидения. Часто широкополосные усилители называют видеоусилителями. Помимо своего основного назначения, эти усилители используются в устройствах автоматики и вычислительной техники.

Среди множества современных электронных устройств усилители электрических сигналов получили самое широкое распространение. Они применяются в устройствах радиосвязи, радиовещания, телевидения, измерительной техники, автоматики, вычислительной техники, устройствах бытовой техники и т.п. В связи с таким огромным диапазоном применения электронных усилителей источники усиливаемых сигналов и нагрузки могут быть самыми разнообразными.

В данном курсовой работе рассматриваются задачи проектирования усилителя гармонических сигналов на транзисторах и микросхемах.
