Входные и выходные показатели.

Со стороны входа усилитель характеризуется входным сопротив­лением Zвх, который имеет в общем случае комплексный характер. Обычно Zвх представляет собой параллельное соединение активной составляющей Rвх и реактивной составляющей, обусловленной вход­ной емкостью Cвх. Таким образом, входная цепь усилителя характе­ризуется входным напряжением Uвх, входным током Iвх, входным соп­ротивлением Rвх, а также входной мощностью Pвх.

Выходная цепь усилителя, в которую подключается нагрузка, характеризуется эквивалентной схемой, состоящей из генератора ЭДС и выходного сопротивления Rвых (генератора тока SUвх и вы­ходной проводимости Gвых), а также сопротивлением нагрузки Rн. По этим параметрам легко определить основные выходные данные усили­теля: выходное напряжение Uвых усиленного сигнала на нагрузке, выходной ток Iвых и полезную выходную мощность Рвых, отдаваемую усилителем в нагрузку.

Хотя выходное сопротивление и сопротивление нагрузки в общем случае имеют комплексный характер, но в рабочей по­лосе частот усилителя эти сопротивления можно считать чисто ак­тивными Rвых и Rн. При этом условии выходная мощность и напряже­ние усиленного сигнала на нагрузке определяются выражениями

(2.1)

Выходная мощность, отвечающая заданной норме нелинейных искажений, называется номинальной.

Типовым значением сопротивления нагрузки Rн современных акустических систем является Rн=8 Ом. Высокая верность воспроизведения акустических систем или громкоговорителя может быт только при эффективном демпфировании свободных колебаний подвиж­ной части. Это возможно лишь в случае выполнения условия Rвых<Rн. Поэтому для современных высококачественных усилителей вводят понятие коэффициента демпфирования, определяемого отношением



(2.2)



3. . Амплитудно-частотная характеристика.

Амплитудно-частотная характеристика усилителя есть зависи­мость модуля коэффициента усиления от частоты , которая по­казывает неравномерность усиления различных составляющих. В лите­ратуре эту характеристику для краткости называют частотной харак­теристикой.

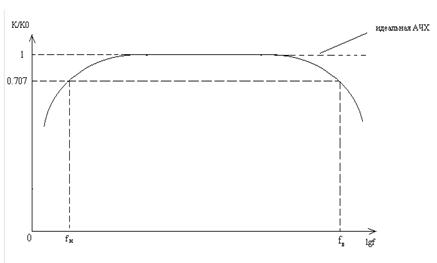

Более наглядное представление дает графическое изображение (рис.2.4) частотной характеристики , которая строится в по­лулогарифмическом масштабе. Идеальной характеристикой является прямая, параллельная горизонтальной оси (штриховая линия на рис. 2.4).

Рис.2.4. Амплитудно-частотная характеристика.



На практике из-за влияния реактивных элементов имеет место спад частотной характеристики в области низких и высоких частот.

По частотной характеристике определяют следующие количествен­ные показатели усилителей:

- верхняя fв и нижняя fн граничные частоты, на которых коэффициент усиления Квн=0,707К00/ , или частоты, на которых указаны другие допустимые частотные искажения;

- полоса пропускания усилителя или диапазон усиливаемых час­тот

П = fв- fн » fв ; (2.13)

- частотные искажения, вызываемые неодинаковым усилением различных частот. Эти искажения оцениваются коэффициентами час­тотных искажений на нижних и верхних частотах Мн и Мв, определяемых из следующих выражений:

Мн = К0 / Кн, Мв = К0 / Кв. (2.14)

Коэффициенты Мн и Мв обычно задаются в децибелах:

МндБ = 20 lgМн; МвдБ = 20 lgMв. (2.15)

Для высокочастотных стереофонических музыкальных центров коэффициент частотных искажений не превышает 1,2 дБ.
