Измерение дифференциального коэффициента усиления ОУ

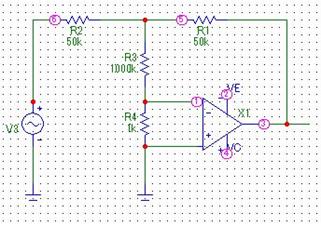

Рис. 3.1. Схема для определения коэффициента усиления (А) ОУ

Рис. 3.2. Выходное напряжение U_вых

По графику (рис.3.2) видно, что U_вых = 9,043-(-0,855) = 9,898 В.

Рис. 3.3. Выходное напряжение U₁

По графику (рис.3.3) видно, что U₁ = 2,022 – 1,972 = 0,05 В.

Найдем коэффициент усиления А:

По паспортным данным нашего усилителя: А=200К.
