Определение входных токов


Дата добавления: 2014-11-28; просмотров: 714; Нарушение авторских прав


Коэффициент усиления по напряжению схемы с ОК значительно меньше коэффициента усиления по напряжению самого УЭ и практически равен единице (теоретически чуть меньше единицы):



то есть в схеме с ОК усиления по напряжению




Вариант 3

Тип операционного усилителя – LF155.



1.Определение напряжения смещения U0.







Рис.1.1. Схема повторителя напряжения




Рис. 1.2 Напряжение смещения U0



На графике (рис.1.2) видно, что напряжение смещения U0=2,015мВ. По паспортным данным нашего усилителя: U0=2мВ.



Определение входных токов

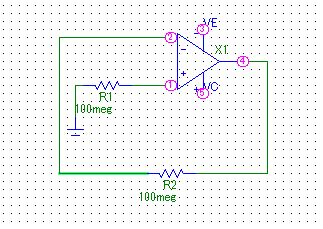

Рис. 2.1 Схема для определения Iвх1

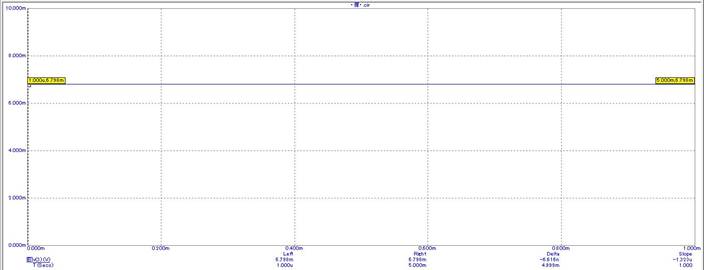

Рис.2.2 Выходное напряжение



На графике (рис.2.2) видно, что Uвых= 6,798 мВ.

Найдем входной ток Iвх1:

По паспортным данным нашего усилителя: Iвх=30пА.























Рис. 2.3 Схема для определения Iвх2




























Рис.2.4 Выходное напряжение

На графике (рис.2.4) видно, что Uвых= -2,467 мВ.

Найдем входной ток Iвх2:

По паспортным данным нашего усилителя: Iвх=30пА.











Рис. 2.5 Схема для определения DIвх








Рис.2.6 Выходное напряжение



На графике (рис.2.6) видно, что Uвых= 2,316 мВ.

Найдем разностный входной ток DIвх:

По паспортным данным нашего усилителя: DIвх=3пА.
