Назначение выводов СБИС КМ1813ВЕ1

СБИС цифрового сигнального процессора КМ1813ВЕ1 с ультрафиолетовым стира-нием ППЗУ выполнена по n-МОП технологии, содержит 20000 транзисторов, разме-щена в корпусе с 28 выводами и позволяет реализовать ФНЧ, ПФ, преобразователи частоты, генераторы и др. в полосе частот от 0 до 20 кГц.

Структурная схема ИМС приведена на рисунке 4.9.

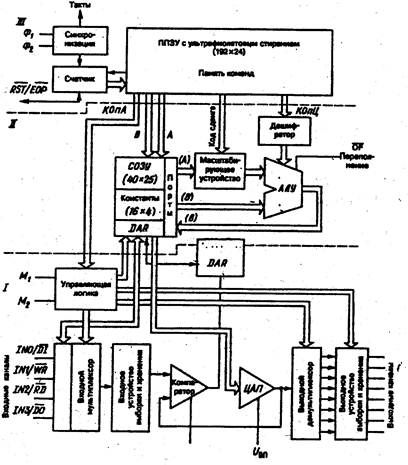

Рисунок 4.9 – Структурная схема ИМС КМ1813ВЕ1

Структурная схема делится на три части: аналоговую Ǐ, цифровой обработки ǏǏ и память команд ǏǏǏ.

В цифровую часть входят:

Сверхоперативное запоминающее устройство СОЗУ с двумя портами А и В, 9-раз-рядный регистр данных DAR, арифметико-логическое устройство АЛУ, масштаби-рующее устройство и дешифратор. СОЗУ содержит 40 25-разрядных ячеек памяти с шестиразрядными адресами. Ячейки с адресами, содержащими «1» в двух старших разрядах (16 ячеек), хранят константы 0,125×m, где m = -8…+7. Значения констант и их мнемоника приведены в таблице 4.1.

Через порты А и В СОЗУ выдаются операнды в АЛУ, причём через порт В непо-средственно, а через порт А – через масштабирующее устройство, в котором он умно-жается на 2ⁿ, где n принимает значения от -13 до +2. Величина одного из 16 значений коэффициента n задаётся в программе.

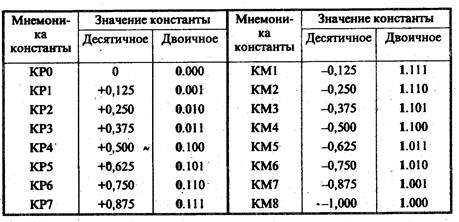

Таблица 4.1 – Значения констант ЦСП

Через регистр DAR осуществляется обмен данными между цифровой и аналоговой частями ЦСП, по содержимому отдельных его разрядов могут осуществляться услов-ные переходы.

АЛУ выполняет операции в модифицированном дополнительном коде, который позволяет обнаруживать переполнение разрядной сетки. Старший разряд полученного из СОЗУ операнда – знаковый. В АЛУ могут использоваться два режима работы: с коррекцией результата при переполнении разрядной сетки и без коррекции.

Память командна 192 24-разрядных командывыполнена наППЗУ с ультрафиоле-товым стиранием. Ввод данных осуществляется через аналоговые входы, находящиеся в аналоговой части ИМС за шесть тактов.

В аналоговую часть входят:входной мультиплексор; входное устройство выборки и хранения отсчётов; АЦП поразрядного уравновешивания (последовательных приб-лижений), содержащий компаратор, ЦАП и регистр последовательного приближения; выходные демультиплексор и устройство выборки и хранения УВХ.

Входной мультиплексор обеспечивает работу четырёх аналоговых каналов по ко-манде IN(k). Приём и вывод сигналов возможен и в цифровой форме.

Назначение выводов ИМС

10, 14, 13, 11 – аналоговые входы IN0/DI, IN1/WR, IN2/RD, IN3/DO; 23, 4 – аналого-вая земля; 17, 20 – цифровая земля; 26 (OUT 0), 27 (OUT 1), 28 (OUT 2), 1 (OUT 3), 2 (OUT 4), 3 (OUT 5), 5 (OUT 6), 6 (OUT 7) - выходы; 15, 16 – вход синхронизации 25, 24 (M1,M2) – входы управления режимами ввода-вывода; 7, 9 – выводы для подклю-чения конденсатора УВХ; 8 (+U_ОП) – выводы для подключения источника опорного напряжения для АЦП и ЦАП; 18 (-U_П2), 12 (+U_П1) – выводы для подключения источ-ника питания; 19 (CCLK) – выход внутренней синхронизации; 22 (OF) – выход сигна-ла переполнения; 21 (RST/EOD) – ввод сброса счётчика команд на «0», либо сигнала о конце программы.
