Описание и настройка динамических элементов (кнопки).

Кнопки являются основными управляющими элементами графического интерфейса. В данном случае мы будем использовать кнопки для формирования различных сигналов на входах вводящих каналов нашей модели цифрового автомата. Из чего можно сделать вывод, что количество кнопок используемых в каждом конкретном проекте равно количеству вводящих каналов или, другими словами, разрядности шины данных.

Кнопка «твердая» отличается от обычной кнопки. Она имеет два устойчивых состояния (утопленная/выпуклая) и умеет передавать в канал два различных значения. В нашем случае к утопленному состоянию кнопки будет привязана передача в канал «1», а выпуклому – передача в канал «0».

Настройка кнопки начинается с выбора ее типа в панели динамических элементов. По умолчанию РПД предлагает использовать обычную кнопку с текстом. Что бы выбрать кнопку с текстом «твердую» необходимо в панели динамических элементов повторно нажать ЛКМ на значке Кнопкии в появившемся дополнительном меню выбрать вторую кнопку.

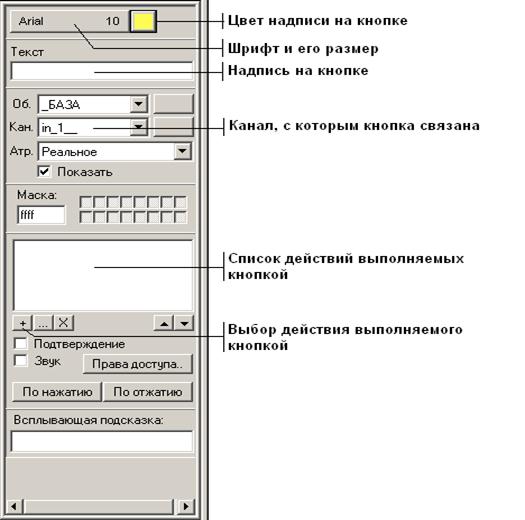

Когда тип кнопки выбран, в левой части экрана откроется окно настройки параметров кнопки.

1) Цвет надписи на кнопке выбирается произвольно посредством нажатия ЛКМ, например черный.

2) Шрифт надписи можно оставить без изменений, а вот размер выбрать равный 14 пунктам.

3) Необходимо задать надпись, которая будет отображаться на кнопке. Так как кнопки в нашем проекте моделируют шину данных, рекомендуется первую кнопку подписать как «а1», вторую соответственно «а2» и т.д.

4) Также необходимо выбрать канал, с которым связана кнопка. Аналогично третьему пункту, первую кнопку связываем с первым вводящим каналом «in_1», вторую с «in_2» и т.д.

5) Далее необходимо выбрать действие, которое будет выполнять кнопка. Для этого следует нажать ЛКМ кнопочку выбора действия «+», в окне настроек кнопки. В открывшемся меню выбираем пункт Посылка значения.

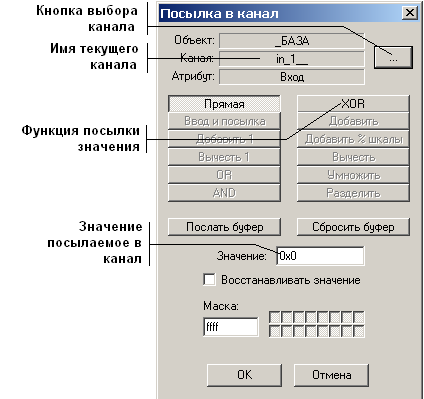

В появившемся окне Посылка в каналнеобходимо указать, в какой канал и какое значение будет посылаться.

– Канал, в который посылается значение, должен совпадать с каналом, с которым кнопка связана.

– Функцию посылки значения необходимо выбрать «XOR», т.е. циклический сдвиг. Это позволит нам одной кнопкой передавать в канал два значения «0» и «1».

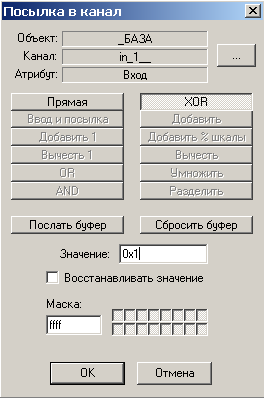

– Значение, посылаемое в канал, должно быть равно «0х1».

Закрыть окно Посылка в канал можно нажав ЛКМ в окне на кнопке ОК.

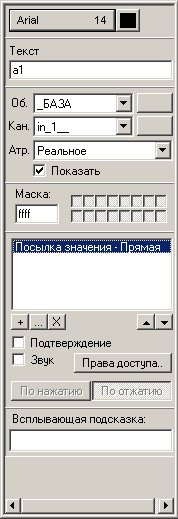

Пример правильно настроенной кнопки:

На этом процедура настройки кнопки заканчивается, и теперь настроенную кнопку необходимо поместить на рабочей области РПД. Для этого необходимо переместить указатель мыши в точку, где будет находиться левый верхний угол нашей кнопки, нажать ЛКМ, затем переместить указатель мыши в точку, где будет находиться правый нижний угол нашей кнопки, и еще раз нажать ЛКМ – кнопка появляется на экране.

При необходимости, процедуры создания и настройки необходимо повторить для второй, третьей и т.д. кнопок.
