Приступаем к работе.

Разработка любого проекта всегда начинается в редакторе базы каналов. Чтобы загрузить этот редактор, надо запустить ярлык Редактор базы каналовиз группы установки инструментальной системы ТМ5 в меню ПрограммыWINDOWS. При этом осуществляется запуск редактора базы каналов и на экране появляется его окно, показанное на рисунке.

Для создания нового проекта следует нажать ЛКМ на иконке инструментальной панели, обозначенной на предыдущем рисунке. При этом на экран выводится следующий диалог.

Необходимо задать проекту новое имя и нажать ЛКМ на кнопке ОК. При этом диалог Свойства проектаисчезнет с экрана, а в заголовке окна редактора базы каналов и его строке статуса появится название нового проекта.

Перейдем теперь к созданию структуры проекта. Она включает в себя перечень узлов– операторских станций и контроллеров, которые работают под управлением ТРЕЙС МОУД.

В нашем случае потребуется создать только один узел – операторскую станцию.

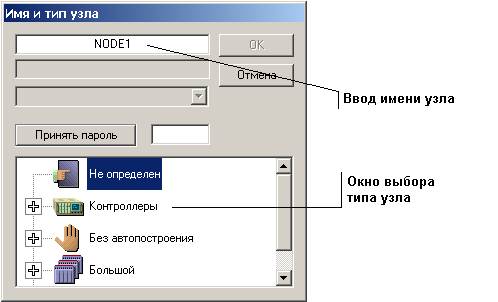

Для создания узла надо выполнить команду Создатьиз меню Узелинструментальной панели,или нажать ПКМ в рабочей области редактора базы каналов. При этом на экране появится диалог Имя и тип узла, показанный на следующем рисунке.

В окне выбора типа узла раскроем список узлов под названием Большой. Для этого нажмем ЛКМ в области [+], расположенной левее названия. Тип узла выберем МРВ и нажмем ОК для подтверждения выбора.

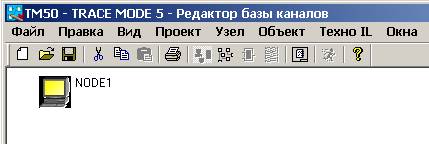

После выполнения этих действий окно редактора базы каналов будет иметь следующий вид.

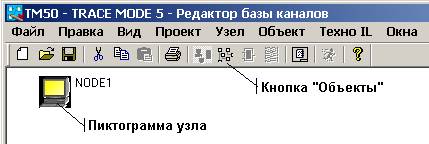

Теперь необходимо сконфигурировать объекты, которые нам понадобятся, внутри только что созданного узла. Для этого выполним двойное нажатие ЛКМ на пиктограмме узла, либо утопим кнопку Объекты инструментальной панели РБК.

Появившееся окно «Связать с» пропускаем, нажав кнопку Отмена,при этом пиктограмма узла изменится на :

Далее необходимо создать и настроить вводящие и выводящие информационные каналы объекта, но прежде чем это сделать, проделанную работу желательно сохранить на жесткий диск компьютера.

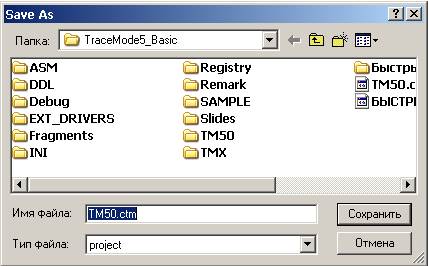

Для этого достаточно нажать ЛКМ на кнопке инструментальной панели, и в появившемся окне

нажать кнопку Сохранить. Имя файла сохранения наследуется из названия проекта. При необходимости его можно изменить. Сохраняться необходимо как можно чаще, во избежание потери проделанной работы из-за сбоя или зависания компьютера. Окно Save Asпоявляется только при первом сохранении проекта, последующие сохранения происходят мгновенно и без всяких дополнительных вопросов.

В процессе работы может возникнуть необходимость перенести проект на другой компьютер. Для этого проект сначала нужно сохранить на жесткий диск исходного компьютера, как описано выше. Затем скопировать файлы проекта на внешний носитель (дискета или Flash-брелок). Далее поместить внешний носитель в целевой компьютер и скопировать файлы проекта в любое удобное вам место.

При сохранении проекта на жесткий диск, файлы проекта по умолчанию формируются в папке, куда установлена SCADA система TRACE-MODE, и состоят из двух частей. Во первых – исходный файл проекта, он имеет расширение CTM, и имя совпадающее с названием проекта. Кроме того, в этой же папке формируется одноименный с файлом проекта каталог, который содержит дополнительные данные по проекту.

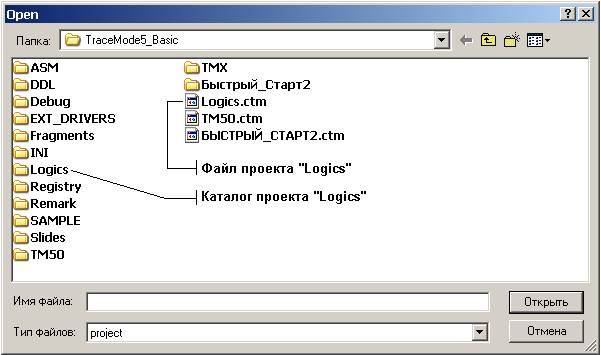

Пример: если при создании, проект назвали «Logics», то после сохранения, на жестком диске в папке TRACE-MODE будет сформирован файл Logics.ctm и каталог Logics, содержащие информацию проекта.

Файл проекта и каталог проекта содержат полную и законченную информацию по проекту, пригодную для переноса на другие компьютеры.

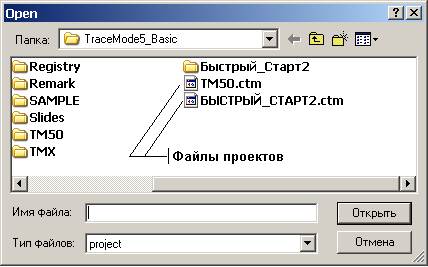

Что бы открыть ранее сохраненный проект, необходимо нажать ЛКМ на кнопке инструментальной панели, и в появившемся окне

выбрать один из файлов ранее созданных проектов.
