Логические элементы ИЛИ

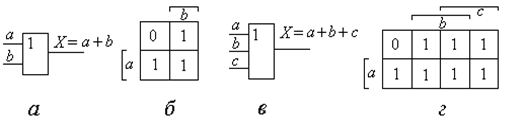

Логическими элементами ИЛИ реализуется логическая сумма нескольких двоичных сигналов (и входных переменных). Функция, описывающая такие элементы, называется дизъюнкцией или функцией логического сложения. На рис.1.6 приведены условные обозначения (УГО) элементов ИЛИ и карты Карно описывающих их функций.

Алгебраическое выражение логической суммы двух переменных a и b записывается следующим образом

X = a Ú b = a + b. (1.10)

В булевой алгебре для обозначения дизъюнкции используется символ Ú. В технических же её приложениях обычно применяется знак + (арифметического сложения), но только тогда, когда это не приводит к некорректности при записи формул и логических выражений. (Преимущественно этот знак будет использоваться в дальнейшем для обозначения дизъюнкции.)

Как видно из карт рис.1.6,б и рис.1.6,г, функция логического сложения принимает значение лог.0 только в единственном случае, когда все аргументы принимают значение лог.0. Значение же лог.1 она имеет, если первый аргумент или второй, или третий и т.д., или все вместе аргументы принимают значение лог.1. Поэтому эту функцию называют функцией ИЛИ.

Так же, как и к конъюнкции многих переменных, к дизъюнкции применимы переместительный и сочетательный законы булевой алгебры. И следствием этого является логическая равнозначность входов у логических элементов ИЛИ, а также возможность построения многовходовых элементов ИЛИ из аналогичных элементов, но с меньшим числом входов. Если на рис.1.5 все элементы И заменить двухвходовыми элементами ИЛИ (2ИЛИ), то все выводы, сделанные относительно схем рис.1.5, будут справедливыми для схем, полученных такой заменой. Можно так же записать логико-математические модели для полученных схем и УГО элемента 6ИЛИ, заменив в выражениях (1.7), (1.8) и (1.9) все символы логического умножения знаками + (дизъюнкции).

В различных сериях ИМС имеются логические элементы ИЛИ. Например, в серии ТТЛ это микросхема К155ЛЛ1, она содержит 4 элемента 2ИЛИ.
