Эталонная моДель OSI

В 1978 г. ISO (International Standards Organization) выпустила на­бор спецификаций, описывающих модель взаимодействия открытых систем, т.е. систем, доступных для связи с другими системами. Это был первый шаг к международной стандартизации протоколов. Все системы могли теперь использовать одинаковые протоколы и стан­дарты для обмена информацией.

В 1984 г. ISO выпустила новую версию своей модели, названную эталонной моделью взаимодействия открытых систем ISO. Эта вер­сия стала международным стандартом. Ее спецификации использу­ют производители при разработке сетевых продуктов, ее придержи­ваются при построении сетей. Полностью модель носит название ISO OSI (Open System Interconnection Reference Model). Для краткости будем ее называть модель OSI. Модель OSI не является сетевой архи­тектурой, так как не описывает службы и протоколы, используемые на каждом уровне. Она просто определяет, что должен делать каждый уровень. Важно также понимать, что эталонная модель не явля­ется чем-то реальным, таким, что обеспечивает связь. Сама по себе она не заставляет коммуникации функционировать и служит лишь для классификации. Она классифицирует то, что непосредственно работает, а именно — протоколы. Протоколом считается набор спе­цификаций, определяющих реализацию одного или нескольких уров­ней OSI. ISO разработала также стандарты для каждого уровня, хотя эти стандарты не входят в саму эталонную модель. Каждый из них был опубликован как отдельный международный стандарт.

Модель OSI имеет семь уровней. Каждому уровню соответствуют различные сетевые операции, оборудование и протоколы. Появление именно семи уровней было обусловлено функциональными особен­ностями модели.

Модель OSI без физического носителя показана на рис.

Определенные сетевые функции, выполняемые на каждом уров­не, взаимодействуют только с функциями соседних уровней — вы­шестоящего и нижележащего. Например, Сеансовый уровень должен взаимодействовать только с Представительским и Транспортным уров­нями. Все эти функции подробно описаны.

Каждый уровень выполняет несколько операций при подготов­ке данных для доставки по сети на другой компьютер. Уровни отделяются друг от друга границами — интерфейсами. Все запросы от одного уровня к другому передаются через интерфейс. Каждый уро­вень, выполняя свои функции, пользуется услугами нижележащего уровня. Самые нижние уровни — 1-й и 2-й — определяют физичес­кую среду при передаче битов данных через плату СА и кабель. Са­мые верхние уровни определяют, каким способом реализуется дос­туп приложений к услугам связи.

Задача каждого уровня − предоставление услуг вышележащему уровню, маскируя при этом детали реализации этих услуг. Каждый уровень на компьютере-отправителе работает так, как будто он напрямую связан с соответствующим уровнем на компьютере-полу­чателе. Эта виртуальная связь показана на рис. пунктирными ли­ниями. В действительности же связь осуществляется между соседни­ми уровнями одного компьютера. ПО каждого уровня реализует определенные сетевые функции в соответствии с набором прото­колов.

Перед отправкой в сеть данные разбиваются на пакеты, переда­ваемые между устройствами сети как единое целое. Пакет проходит последовательно все уровни ПО от прикладного до физического, при этом на каждом уровне к пакету добавляется форматирующая или адресная информация, необходимая для безошибочной передачи дан­ных по сети.

На принимающей стороне пакет также проходит через все уров­ни, но в обратном порядке. ПО каждого уровня анализирует инфор­мацию пакета, удаляет ту информацию, которая добавлена к пакету на таком же уровне отправителем, и передает пакет следующему уровню. По достижении пакетом Прикладного уровня вся служебная информация будет удалена, и данные примут свой первоначальный вид.

Таким образом, только Физический уровень модели может не­посредственно послать информацию соответствующему уровню дру­гого компьютера. Информация на компьютере-отправителе и ком­пьютере-получателе должна пройти все уровни, начиная с того, с которого она посылается, и заканчивая соответствующим уровнем того компьютера, которым она принимается. Например, если Сете­вой уровень передает информацию с компьютера А, она спускается через Канальный и Физический уровни в сетевой кабель, затем по­падает в компьютер В, где поднимается через Физический и Каналь­ный уровни и достигает Сетевого уровня. В среде клиент-сервер при­мером такой информации служит адрес и результат контроля ошибок, добавленные к пакету.

Взаимодействие смежных уровней осуществляется через интер­фейс. Интерфейс определяет услуги, которые нижний уровень пре­доставляет верхнему, и способ доступа к ним.

Рассмотрим каждый из семи уровней модели OSI и услуги, ко­торые они предоставляют смежным уровням.

Прикладной (Application) уровень. Уровень 7. Он представляет собой окно для доступа прикладных процессов к сетевым услугам. Услуги, которые он обеспечивает, напрямую поддерживают приложения пользователя. Прикладной уровень управляет общим доступом к сети, потоком данных и восстановлением данных после сбоев связи.

Уровень представления (Presentation). Уровень 6. Представитель­ский уровень определяет формат, используемый для обмена данны­ми между сетевыми компьютерами. Типичный пример работы служб Представительского уровня − кодирование передаваемых данных определенным стандартным образом. Уровень представления отвечает за преобразование протоколов, трансляцию и шифрование данных, смену кодовой таблицы и расширение графических команд. Кроме того, он управляет сжатием данных для уменьшения объема переда­ваемых бит.

Сеансовый уровень (Session). Уровень 5. Сеансовый уровень позво­ляет двум приложениям разных компьютеров устанавливать, исполь­зовать и завершать соединение, называемое сеансом. Сеанс может предоставлять еще и расширенный набор услуг, полезный для неко­торых приложений. Сеансовый уровень управляет диалогом между взаимодействующими процессами, устанавливая, какая из сторон, когда, как долго и т.д. должна осуществлять передачу.

Транспортный уровень (Transport). Уровень 4. Основная функция Транспортного уровня − принять данные от Сеансового уровня, раз­бить их при необходимости на небольшие части и передать Сетево­му уровню, гарантируя, что эти части в правильном порядке прибу­дут по назначению. Все это должно быть сделано эффективно и так, чтобы изолировать более высокие уровни от каких-либо изменений в аппаратной технологии. Транспортный уровень также следит за созданием и удалением сетевых соединений, управляет потоком со­общений, проверяет ошибки и участвует в решении задач, связан­ных с отправкой и получением пакетов. Примеры протоколов транс­портного уровня — ТСР и SРХ.

Сетевой уровень (Network). Уровень 3. Сетевой уровень управля­ет операциями подсети. Он отвечает за адресацию сообщений и пе­ревод логических адресов и имен в физические. Сетевой уровень раз­решает также проблемы, связанные с разными способами адресации и разными протоколами при переходе пакетов из одной сети в дру­гую, позволяя объединять разнородные сети. Примеры протоколов сетевого уровня - IP и IPX.

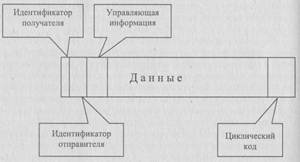

Уровень передачи данных или канальный (Data Link). Уровень 2. Основная задача Канального уровня - преобразовать способность Физического уровня передавать данные в надежную линию связи, свободную от необнаруженных ошибок с точки зрения вышестоящего Сетевого уровня. Эту задачу Канальный уровень выполняет при по­мощи разбиения входных данных на кадры размером от нескольких сот до нескольких тысяч байтов. Каждый следующий кадр данных передается только после получения и обработки кадра подтвержде­ния, посылаемого обратно получателем. Кадр - это логически организованная структура, в которую можно помещать данные. На рис. представлен простой кадр данных, где идентификатор отправи­теля − адрес компьютера-отправителя, а идентификатор получателя − адрес компьютера-получателя. Управляющая информация исполь­зуется для маршрутизации, указания типа пакета и сегментации. CRC (циклический код) позволяет выявить ошибки и гарантирует правильный прием информации.

Физический уровень (Physical). Уровень 1. Физический уровень осу­ществляет передачу неструктурированного, сырого, потока бит по физической среде (например, по сетевому кабелю). На этом уровне реализуются электрический, оптический, механический и функцио­нальный интерфейсы с кабелем. Физический уровень также форми­рует сигналы, которые переносят данные, поступившие ото всех вы­шележащих уровней. На этом уровне определяется способ соединения сетевого кабеля с платой СА и способ передачи сигналов по сетевому кабелю. Физический уровень отвечает за кодирование данных и син­хронизацию бит, гарантируя, что переданная единица будет воспри­нята именно как единица, а не как ноль. Уровень устанавливает дли­тельность каждого бита и способ перевода в электрические или оптические импульсы, передаваемые по сетевому кабелю
