Сетевые графики типа «вершины - события».

Элементами такого типа графиков являются работы, за­висимости и события. Работа изображается сплошной стрел­кой, зависимость - пунктирной. Событиепредставляет собой результат одной или нескольких работ, необходимый и доста­точный для начала одной или нескольких последующих работ, и изображается кружком.

В сетевых графиках этого типа каждая работа находится между двумя событиями: начальным, из которого она выхо­дит, и конечным, в которое она входит. События сетевого гра­фика нумеруются, поэтому каждая работа имеет код, состоя­щий из номеров ее начального и конечного события. Напри­мер, на рис. 6.2 работы закодированы как (1,2); (2,3); (2,4); (4,5).

Рис.6.2. Сетевой график «вершины - события»

Если событие сетевого графика «вершины - события» не имеет предшествующих работ, то оно является исходным со-

бытием этого графика.Следующие непосредственно за ним работы называются исходными.Если событие не имеет по­следующих работ, то оно является завершающим событием.Входящие в него работы называются завершающими.

Для правильного отображения взаимосвязей между рабо­тами необходимо соблюдать следующие основные правила построения сетевого графика «вершины - события»:

1. При изображении одновременно или параллельно выполняемых работ (например, работ «Б» и «В» на рис.6.2) вводятся зависимость (3,4) и дополнительное событие (3).

2. Если для начала работы «Г» необходимо выполнить работы «А» и «Б», а для начала работы «В» - только работу «А», то вводится зависимость и дополнительное событие (рис.6.3.).

3. В сетевом графике не должно быть замкнутых конту-

ов (циклов), т.е. цепочки работ, возвращающейся к тому со-ытию, из которого они вышли (рис.6.4).

4. В сетевом графике при поточной организации строи­тельства вводятся дополнительные события и зависимости (рис. 6.5.).

Рис.6.3. Изображение зависимости между работами

'

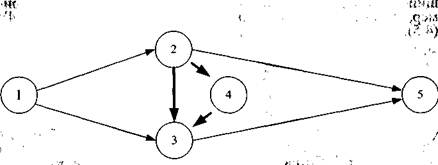

э ч Вив. 6.4. Пример замкнутого контура:(2у4,3,2)

104
Отрывка котлована ,_f. •,-/-иь,^ <•«-i*t • #-• •,*,•* - * -^й

^v^ / i! s f'-i" " So < j'• j'-S'-f i •• j''X«

/ захв 2 чоха 3 зале 4 laxt

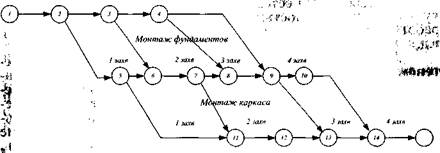

К, Рис. 6.5. Пример изображения потоков однородных
'•' работ
