Оценка результатов расчета

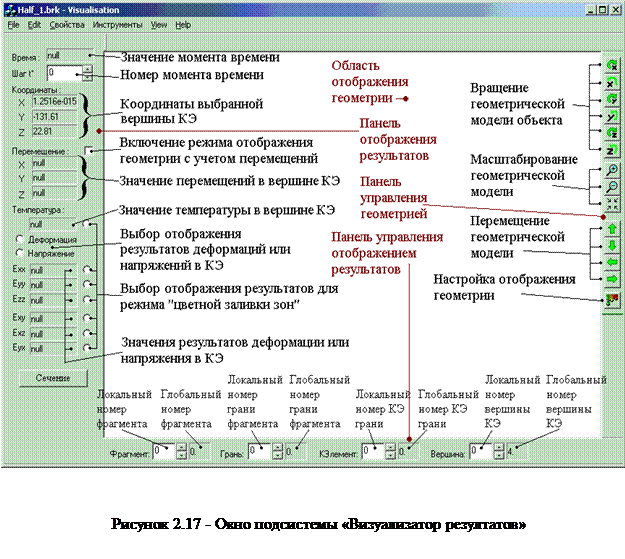

Для проведения оценки результатов расчета необходимо запустить исполняемый файл Visualisation.exe. После запуска файла на экране появится главное окно подсистемы «Визуализатор результатов» (рис. 2.17).

Результаты любого расчета в ПС «Термоупругость-3D» всегда связаны с соответствующей конечно-элементной геометрией. Поэтому для проведения визуальной оценки результатов расчета, необходимо сначала загрузить в подсистему «Визуализатор результатов» файл описания конечно-элементной модели (*.brk), хранящийся в каталоге GEOMETRY, и только затем загрузить в подсистему соответствующий файл результатов (*.res), который содержится в каталоге RESULT. Для проекта Lab1 это соответственно файлы геометрии – geo.brk и результатов – Lab1_TEMP.res. Для загрузки исходных данных используется команда «File» à «Open». Панель инструментов, предназначенная для управления параметрами визуализации, функционирует аналогично панели инструментов «Изображение» модуля «Формирование задачи». В отличие от модуля «Формирование задачи» в подсистеме «Визуализатор результатов» активными могут быть не только фрагменты и поверхности, но и отдельные узлы разбивки, которые выделяются цветом. Значение температуры для выделенного узла разбивки отображается в текстовом поле «Температура». При этом в текстовом поле «Шаг t» отображается номер текущего временного шага, а в текстовом поле «Время» значение момента времени, которым соответствуют значения температур в узлах разбивки (рис. 2.18). Нулевой временной шаг, устанавливаемый при открытии файла резуль­татов по умолчанию, соответствует начальным значениям температуры в узлах. Поэтому для файла результатов Lab1_TEMP.res значения температур в узлах на нулевом шаге будет равно 20°C.

Для просмотра рассчитанных температур необходимо с помощью кнопок прокрутки, связанных с текстовым полем «Шаг t» установить значение временного шага равным 1.

Можно убедиться, что температурное поле на охлаждаемой поверхности тепловыделяющего элемента, неравномерно. В дальнейшем будем использовать для оценки теплового состояния таких элементов максимальное значение температуры на охлаждаемой поверхности. Заметим, что максимальное значение температуры тепловыделяющего элемента достигается в его центре. Таким образом, заключаем, что исходному значению коэффициента теплоотдачи в 150 соответствует температура в 94,776°C.
