Проведение расчета

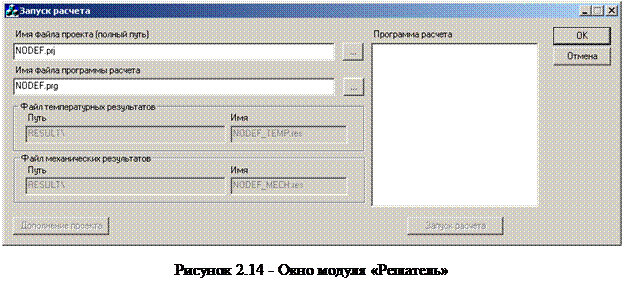

Для проведения расчета необходимо запустить исполняемый файл Run.exe. После запуска исполняемого файла на экране появится главное окно модуля «Решатель» (рис. 2.14). В текстовое поле «Имя файла проекта» с помощью, связанной с ним кнопки «…», необходимо внести полный путь к файлу проекта, который предварительно должен быть сформирован модулем «Формирование задачи».

Текстовые поля «Файл температурных результатов» и «Файл механических результатов» при этом заполняются автоматически. В текстовое поле «Путь» заносится полный путь к каталогу RESULТ, а в текстовом поле «Имя» указываются имена файлов результатов соответственно для температурных и механических расчетов. Имя файла результата формируется как – «Имя проекта» + «_TEMP» – для температурных расчетов и «Имя проекта» + «_MECH» – для механических расчетов. Результаты расчета для созданного ранее проекта lab1 будут сохранены в каталоге RESULT в файле lab1_TEMP.res.

В текстовое поле «Имя файла программы расчета», с помощью связанной с ним кнопки «…», необходимо внести полный путь к файлу, содержащему описание алгоритма расчета. Описание алгоритма стационарного теплового расчета с тепловыделением на фрагменте и коэффициентами теплоотдачи на поверхностях содержится в файле STATIC.prg. Этот файл можно подключить из любого места на диске, но удобнее будет перенести его в рабочий каталог проекта. После заполнения поля «Имя файла программы расчета» описание алгоритма расчета будет отображено в поле «Программа расчета», а кнопка «Дополнение проекта» станет доступной.

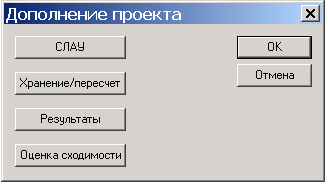

После нажатия кнопки «Дополнение проекта» появится диалоговое окно «Дополнение проекта», которое позволяет задать ряд расчетных параметров, которые, при известных характеристиках задачи, позволяют получить более полное и точное решение и снизить время вычислений (рис. 2.15).

Рисунок 2.15 - Окно «Дополнение проекта»

После нажатия кнопки «СЛАУ» появится диалоговое окно «Настройки для СЛАУ» (рис. 2.16), которое позволяет произвести выбор метода решения СЛАУ, задать требуемую точность решения, а также определить ряд дополнительных параметров, позволяющих сократить время решения СЛАУ.

Рисунок 2.16 - Окно «Настройки для СЛАУ»

Зададим в текстовом поле «Точность решения» величину 1.е-007, а в текстовом поле «Предельное число итераций» число 10 000. После чего, не меняя остальных настроек, с помощью кнопки «ОК» закроем окно «Настройки для СЛАУ», а затем, также с помощью кнопки «ОК», диалоговое окно «Дополнение проекта». В рабочем каталоге проекта при этом будет создан файл с расширением set и именем, совпадающим с именем проекта – в данном случае файл lab1.set. При повторных проведениях расчетов заданные настройки для СЛАУ будут приниматься как настройки по умолчанию.

После завершения работы с диалоговым окном «Дополнение проекта» кнопка «Запуск расчета» станет доступной. Нажатие этой кнопки инициирует начало расчета. Через некоторое время (2-3 сек) появится сообщение о завершении расчета. К этому моменту в каталоге «RESULT» будет сформирован файл результатов расчета – lab1_TEMP.res.

После выполнения расчета модуль «Решатель» следует закрыть с помощью кнопки «ОК» главного диалогового окна.
