Построить изображение пластины (согласно варианту) в масштабе 1:1 и нанести размеры на все ее конструктивные элементы. Сетка образует квадрат со стороной 10 мм. Пример оформления индивидуального задания приведен в прил. А.
Рассмотрим алгоритм выполнения плоского чертежа пластины (рис. 1).
На рис. 1 на контур пластины наложена сетка со стороной 10 мм для более легкого измерения размеров элементов пластины.
Рис. 1. Пластина
Так как размеры элементов пластины кратны 5 мм, то для построения ее контурарациональнее использовать вспомогательную сетку с шагом 5 мм по осям X и Y, а также включить привязку «По сетке» в установках глобальных привязок.
Сначала выполняется контур пластины без скруглений, используя команду «Непрерывныйв вод объектов» (см. рис. 2).
Рис. 2. Контур пластины
Затем, с помощью команды «Скругление» выполняется скругления радиусами 30 и 20 мм соответственно влевом и правом верхних углах контура пластины, как показано на рис. 3.
Рис. 3. Выполнение скруглений

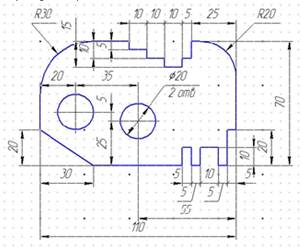

Для завершения чертежа пластины, необходимо выполнить два отверстия испоьзкя команды «Окружность» и проставив размеры (см. рис. 4).
Рис. 4. Чертеж пластины с размерами
