Испускание маяка

Топология

При топологии «двойное кольцо», которая поддерживает 500 компьютеров при общей длине кольца в 100 км (62 мили), FDDI функционирует со скоростью 100Мбит/с.

FDDIоснована на технологии совместного использования сети. Это означает, что одновременно могут передавать данные несколько компьютеров. Хотя FDDIработает со скоростью 100 Мбит/с, технология совместного использования сети может стать причиной ее перегрузки. Например, если 10 компьютеров начнут передавать данные со скоростью 10 Мбит/с каждый, общий поток будет равен 100 Мбит/с. А при передаче видеоинформации или данных мультимедиа среда передачи (даже со скоростью 100 Мбит/с) тем более окажется потенциальным узким местом системы.

FDDI использует систему передачи маркеров в двойном кольце. Трафик в сети FDDI состоит из двух похожих потоков, движущихся в противоположных направлени­ях по двум кольцам. Одно кольцо называется основным, а другое — дополнительным.

Обычно данные передаются только по основному кольцу. Если в основном коль­це происходит сбой, сеть автоматически переконфигурируется, и данные начинают передаваться по дополнительному кольцу в противоположном направлении.

Это является основным достоинством данной технологии.

Существуют и ограничения: обшая длина кабеля объединенных колец не должна превышать 200 км; к нему не может быть подключено более 1000 компьютеров. К тому же, поскольку второе кольцо предназначено для защиты от сбоев, эти показатели дол­жны быть поделены на два. Следовательно, каждая сеть FDD1 должна быть ограничена 500 компьютерами и 100 км кабеля. И наконец, как минимум через каждые 2 км дол­жен быть установлен репитер.

В сети FDD1 компьютеры могут иметь соединение «точка-точка» с концентрато­ром. Это означает, что сеть FDDI реализована с топологией «звезда-кольцо». Такое решение имеет свои достоинства: упрощается решение проблем;

используются возможности интеллектуальных концентраторов для сетевого управле­ния и поиска неисправностей.

Все компьютеры в сети FDDI отвечают за мониторинг передачи маркера. Чтобы изо­лировать серьезные сбои в кольце, FDDI использует метод, который называется «ис­пускание маяка» (beaconing). Суть его такова. Компьютер, обнаруживший сбой, начи­нает посылать в сеть сигнал — маяк. Он будет посылать маяк до тех пор, пока не примет сигнал (маяк) от соседнего компьютера, предшествующего ему в кольце. Этот процесс продолжается до тех пор, пока в кольце не останется единственного компьюте­ра (того, что находится непосредственно за неисправным участком), который все еще посылает маяк.

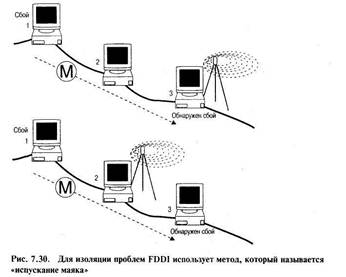

Как показано на рисунке 7.30, компьютер 1 отказал. Компьютер 3 определяет сбой, начинает посылать маяк и делает это до тех пор, пока не примет маяк от компь­ютера 2. Компьютер 2 будет посылать маяк, пока не примет его от компьютера 1. Так как компьютер 1 неисправен, компьютер 2 продолжает посылать маяк. Этот сигнал указывает на то, что сбой произошел на компьютере 1.

Когда посылающий маяк компьютер в конце концов примет свой собственный маяк, он «догадается», что неисправность была устранена, восстановит маркер, и сеть вернется к нормальному функционированию.
