Насосная установка приводится в действие электроприводом по схеме асинхронно-вентильного каскада (АВК). Потребляемая механическая мощность насосной установки кВт, скорость вращения об/мин, режим работы продолжительный .

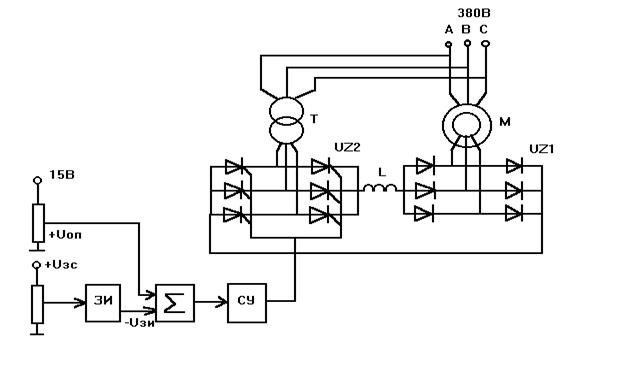

Принципиальная и структурная схемы АВК приведены на рис. 4.1,4.2.
Значения мощности насосной установки и частоты вращения выбираются из табл. 4.1, согласно учебному шифру.
Требуется.
1. Начертить принципиальную и структурную схемы АВК.
2. По мощности и скорости вращения установки выбрать электродвигатель по табл.4.2.
3. В зависимости от мощности выбранного двигателя выбрать тиристорный преобразователь ( инвертор) и трансформатор по табл. 4.3,4.4.
4. Определить параметры электропривода, необходимые для расчета переходных процессов.
5. Составить аналоговую модель системы электропривода для расчета переходных процессов при пуске электропривода с задатчиком интенсивности на аналоговой вычислительной машине (АВМ).
6. Определить масштабы и коэффициенты динамических звеньев для схемы аналоговой модели.
7. Составить алгоритм и программу на языке Бейсик для расчета переходных процессов при пуске АВК. Расчет производить по методу Эйлера (ломаных кривых).
8. Набрать программу и произвести расчет переходного процесса на цифровой вычислительной машине (ЦВМ).
