Направляющие

Направляющая линия обладает всеми свойствами отдельной линии координатной сетки, но размещается на странице индивидуально и в любом месте. Активность направляющих определяет режим Snap To Guides (Привязать к направляющим).

Чтобы создать направляющую, достаточно перетащить внутрь окна документа произвольную точку любой из координатных линеек. После освобождения кнопки мыши в конце перетаскивания на экране появится цветная направляющая линия.

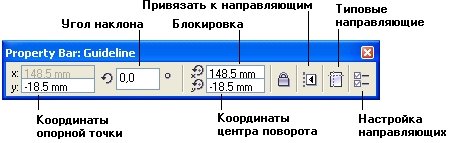

Рис. 11.4. Панель атрибутов направляющей

На панели атрибутов имеются следующие элементы управления.

• Пара полей с координатами опорной точки.
• Поле угла наклона в градусах.
• Пара полей с координатами центра поворота направляющей.
• Кнопка блокировки. Чтобы отменить блокировку, следует выбрать в контекстном меню команду Unlock Object (Разблокировать объект).
• Кнопка привязки к направляющим.
• Кнопка типовых направляющих.
• Кнопка настройки направляющих раскрывает окно, на трех вкладках которого представлены все управляющие параметры каждой из заданных к этому моменту направляющих.

Чтобы превратить направляющую в наклонную, достаточно выделить ее и щелкнуть на ней еще раз. Перетаскивая появившиеся на экране стрелки и маркер центра поворота, можно придать направляющей желаемый наклон, который впоследствии можно уточнить при помощи панели атрибутов.

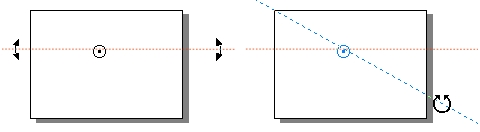

Рис. 11.5. Наклон направляющей мышью. Для удаления направляющей достаточно выделить ее и нажать клавишу Del.

В качестве направляющих могут использоваться ранее созданные объекты. Чтобы они «притягивали» к себе перемещаемые объекты, следует включить режим Snap To Objects (Привязать к объектам) одноименной командой меню View (Вид).
