Координатной сеткой называется совокупность горизонтальных и вертикальных линий, размещенных с фиксированным шагом.
Чтобы увидеть координатную сетку, выберите команду View > Grid (Вид > Координатная сетка).

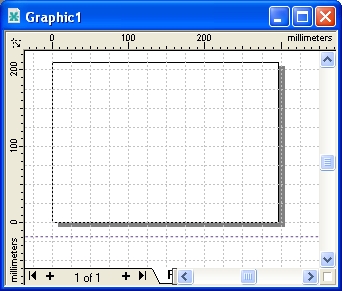

Рис. 11.2. Координатная сетка с шагом 25 мм по обеим координатам
Команда View > Snap To Grid (Вид > Привязать к сетке) включает режим привязки к линиям сетки.
Чтобы задать шаг линий координатной сетки, проделайть:
1. Выбрать команду Tools > Options (Сервис > Дополнительно).
2. В списке, расположенном в левой части открывшегося диалогового окна, выполнить двойной щелчок на категории Document (Документ), а затем щелчком выделите пункт Grid (Координатная сетка).
3 В открывшемся разделе настройки координатной сетки установить переключатель Spacing (Шаг). При установке переключателя Frequency (Частота) можно задать количество линий сетки, приходящихся на одно деление шкалы координатной линейки.

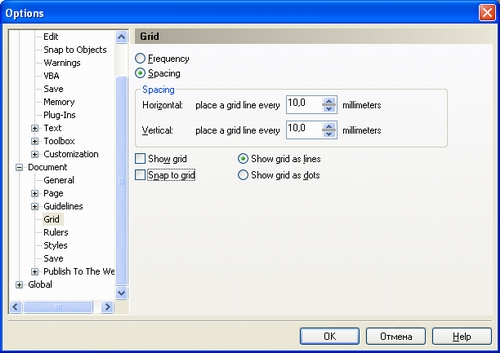

Рис. 11.3. Раздел настройки параметров координатной сетки
4 Установить значения шагов сетки в счетчиках Horizontal (По горизонтали) и Vertical (По вертикали) группы Spacing (Расстояния) и щелкните на кнопке ОК.
