Модель кривой


Дата добавления: 2014-11-28; просмотров: 585; Нарушение авторских прав


В основе принятой в CorelDRAW модели линий лежат два понятия: узел и сегмент. Узлом называется точка на плоскости изображения, фиксирующая положение одного из концов сегмента. Сегментом называется часть линии, соединяющая два смежных узла. Узлы и сегменты неразрывно связаны друг с другом.

Любая линия в CorelDRAW состоит из узлов и сегментов, и все операции с линиями представляют собой операции с ними. Узел полностью определяет характер предшествующего ему сегмента. По характеру предшествующих сегментов выделяют три типа узлов: начальныйузел незамкнутой кривой, а также прямолинейный (line) и криволинейный (curve) узлы.

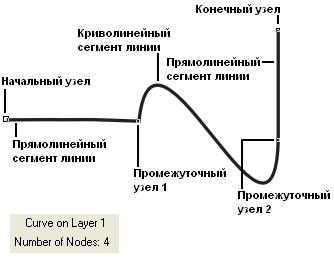

Рис. 6.1. Сегменты и узлы линии

Для узлов, смежных хотя бы с одним криволинейным сегментом, имеется еще одна классификация типов: они подразделяются на точки излома (cusp) и сглаженные узлы (smooth). Частным случаем сглаженного узла является узел симметричный (symmetrical), но таким может быть только узел, расположенный между двумя криволинейными сегментами.

Все компоненты узла, отображаются на экране, только если этот узел предварительно выделен с помощью инструмента Shape (Форма) и при этом на той же кривой не выделено более ни одного узла.

Рис. 6.2. «Устройство» узла линии

Со стороны примыкания к выделенному узлу криволинейного сегмента отображается так называемая направляющая точка.

Тип узла определяет возможное взаимное расположение его направляющих точек.
