Упражнение 4.1. Рисование кирпичной кладки

Чтобы познакомиться с поведением заливки двухцветным узором, а также освоить прием имитации аксонометрического изображения параллелепипеда, изобразить штабель кирпичей (рис. 4.25).

1. Вначале построить прямоугольник, а затем с помощью панели атрибутов установить размеры его сторон равными 50 и 25 мм. Затем с помощью диалогового окна Pattern Fill (Заливка узором) назначить ему заливку двухцветным «кирпичным» узором, задав размер раппорта 5 мм и установив флажок Transform fill with object (Преобразовывать заливку с объектом).

2. Два раза скопировать прямоугольник, перетащив на свободное место копии и выполнить сборку развертки «штабеля». Включить режим привязки к объектам командой View > Snap To Objects (Вид > Привязать к объектам). С помощью панели атрибутов уменьшите вдвое ширину одного из прямоугольников и переместите так, чтобы совместить его правую сторону с левой стороной передней грани. Перетаскивая оставшийся прямоугольник, совместить его нижнюю сторону с верхней стороной передней грани (рис. 4.26).

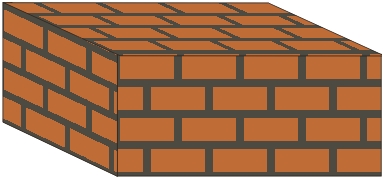

Рис. 4.25. Штабель кирпичей — пример заливки двухцветным узором

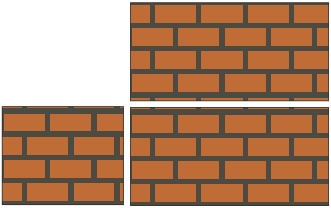

Рис. 4.26. Развертка параллелепипеда

3. Установить вертикальную направляющую, перетащив ее с вертикальной координатной линейки до совмещения с левым краем левой грани. Щелкнуть два раза мышью на передней грани, чтобы появились стрелки скоса. Удерживая нажатой клавишу Ctrl, перетащить вниз левые стрелки скоса, доведя скос до 15°. Выполнить скос левой грани на тот же угол, но теперь следует перетаскивать правые стрелки скоса. Верхние стрелки скоса верхней грани следует перетаскивать влево до совмещения угла верхней грани с вертикальной направляющей (рис. 4.27).

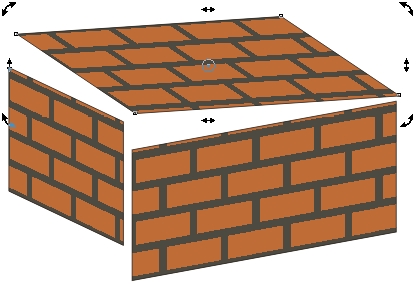

Рис. 4.27. Грани параллелепипеда готовы к окончательному совмещению

4. Остается совместить грани. Выделить левую грань и при нажатой клавише Ctrl перетащить ее вниз до совмещения с передней гранью. Затем два раза щелкнуть мышью на верхней грани и, перетаскивая левые стрелки скоса, совместить длинную сторону верхней грани с длинной стороной передней грани. Два раза щелкнуть на левой грани и, перетаскивая левые стрелки скоса, устранить оставшийся «зазор».
